133ЛР1 микросхемы интегральной:
133ЛР1 — цифровая микросхема технологии ТТЛ 133-ей серии, являются транзисторно матлогикой с функционалом два логических элемента /2-2И-2ИЛИ-НЕ/, один расширяемый по /ИЛИ/ и используются в РЭА в большой области эксплуатации. Микросхемы изготовлены в керамометаллическом корпусе. Модель изделия наносится на металлической части корпуса. Прототип (аналог) SN5450 и выпускается в двух корпусных исполнениях 401.14-4 (69), 401.14-5M (74). Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ.Микросхемы 2) согласована техусловиям И 6/И 63.0 88.023ТУ7.
Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя

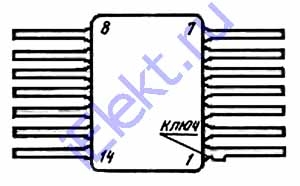

Схема расположения выводов
Назначение выводов
| Номер контакта | Значение контакта | Номер контакта | Значение контакта |
| 1 | Вход X5 | 8 | Выход У1 |
| 2 | Вход X1 | 9 | Вход Х7 |
| 3 | Вход Х2 | 10 | Вход Х8 |
| 4 | Вход Х3 | 11 | Вход расширительный Х9 |
| 5 | Вход Х4 | 12 | Вход расширительный Х10 |
| 6 | Выход У2 | 13 | Вход Х6 |
| 7 | Общий вывод 0V | 14 | Вывод питания от источника напряжения Uсс |
Основные электро параметры при t=25+-10 градусов Цельсия
| Наименование параметра, режим замера, единица замера | Обозначение буквами | Допуск | |
| больше | меньше | ||
| Вольтаж на выходе низшего значения, V (Ucc=5V+-10%, I o=16mA, U IL=2V) | U OL | 0,4 | |
| Вольтаж на выходе высшего значения, V (Ucc=5V+-10%, I О=-0,4mA, U IH=4,5V, U IL=0,8V) | U OH | 2,4 | |
| Ампераж потребления при низшем значении вольтажа на выходе, mA (Uсс=5V+-10%, U IH=5V) | I CCL | 14 | |
| Ампераж потребления при высшем значении вольтажа на выходе, mA (Uсс=5V+-10%, U IL=0V) | I CCH | 8 | |
| Ампераж на входе низшего значения, mA (Ucc=5V+-10%, U IH=4,5V, U IL=0,4V) | I IL | /-1,6/ | |
| Ампераж на входе высшего значения, mA (Ucc=5V+-10%, U IH=2,4V, U IL=0V) | I IH | 0,04 | |
| Продолжительность времени распространения при включении, ns (Uсс=5V+-10%, U IH=2,4V, С L=15pF+-15%) | t PHL | 15 | |
| Продолжительность времени распространения при выключении, ns (Uсс=5V+-10%, U IH=2,4V, С L=15pF+-15%) | t PLH | 22 | |
Предельные 133ЛР1 параметры
Напряжение питания U сс не менее 4,5В и не более 5,5В.Время фрона нарастания и время фронта спада сигнала не более 150нс.
