134ЛА2Б микросхемы полупроводниковой:
134ЛА2Б — интегральная микросхема артикул согласно ГОСТмикросхемы полупроводниковые интегральные используются в РЭА в большой области эксплуатации в качестве логический элемент 8И-НЕ. Микросхемы изготовлены в керамометаллическом корпусе и выпускаются в корпусе 401.14-1 и вес не превышает 0,35г. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ и соответствуют 2) техническим условиям бК0.347.083ТУ, бК0.347.083ТУ4; 4) бК0.347.205СТУ.
Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя
Схема расположения выводов

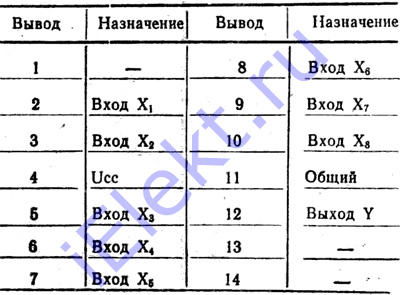

Назначение выводов
| Контакт | Цепь | Контакт | Цепь |
| 1 | - | 8 | Вход Х6 |
| 2 | Вход Х1 | 9 | Вход Х7 |
| 3 | Вход Х2 | 10 | Вход Х8 |
| 4 | Uсс | 11 | Общий |
| 5 | Вход Х3 | 12 | Выход Y |
| 6 | Вход Х4 | 13 | - |
| 7 | Вход Х5 | 14 | - |

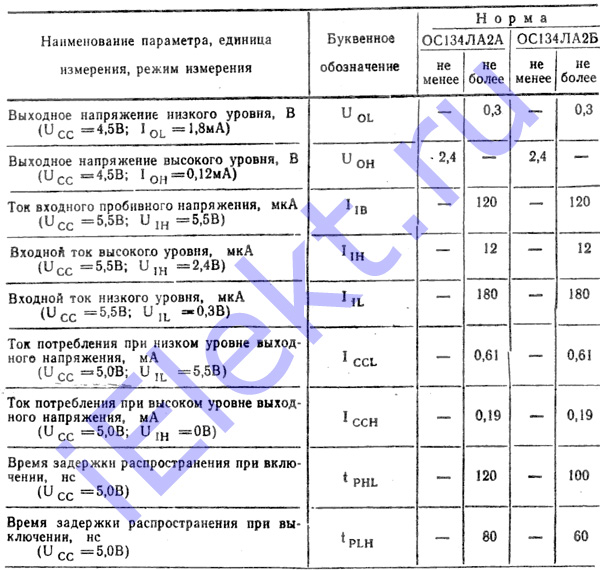

Основные электро параметры при t=25+-10 градусов Цельсия
| Название характеристики, единица замера, режим замера | Буквенное обохначение | Допуск | |||
| ЛА2А | ЛА2Б | ||||
| больше | меньше | больше | меньше | ||
| Вольтаж на выходе 134ЛА2Б низшего значения, V (Uсс=4,5V, I OL=1,8mA) | U OL | - | 0,3 | - | 0,3 |
| Вольтаж на выходе высшего значения, V (Ucc=4,5V, I OH=120uA) | U OH | 2,4 | - | 2,4 | - |
| Ампераж входного пробивного напряжения, uA (Ucc=5,5V, U IH=5,5V) | I IB | - | 120 | - | 120 |
| Ампераж на входе низшего значения, uA (Ucc=5,5V, U IL=0,3V) | I IL | - | 180 | - | 180 |
| Ампераж на входе высшего значения, uA (Ucc=5,5V, U IH=2,4V) | I IH | - | 12 | - | 12 |
| Ампераж потребления при низшем значении напряжении на выходе, mA (Ucc=5,0V, U IL=5,5V) | I CCL | - | 0,61 | - | 0,61 |
| Ампераж потребления при высшем значении напряжении на выходе, mA (Ucc=5,0V, U IH=0V) | I CCH | - | 0,19 | - | 0,19 |
| Продолжительность времени распространения при включении, ns (Ucc=5,0V) | t PHL | - | 120 | - | 120 |
| Продолжительность времени распространения при тключении, ns (Ucc=5,0V) | t PLH | - | 80 | - | 80 |
Предельные 134ЛА2Б параметры
