146АА2А, Микросхема интегральная

146АА2А микросхемы полупроводниковой:

146АА2А — цифровая микросхема являются транзисторно матлогикой с функционалом два формирователя втекающих адресных токов и используются в РЭА в большой области эксплуатации. Микросхемы изготовлены в металлостеклянном корпусе 301.12-1, вес не превышает 1,5g. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ согласована 2) техусловиям 6К0.347.014ТУ1.

Ссылки на технические материалы

ссылки на 146АА2А дополнительный материал:

карта	фото	схема выводов
значение выводов	параметры	условное обозначение
эксплуатация	PDF

Знак завода изготовителя

Схема расположения выводов

Назначение выводов

таблица 146АА2А назначения выводов:

Номер вывода	Назначение	Номер вывода	Назначение
2	Выход Y1	1	Общий
7	Напряжение питания 5V	11	Вход X2
12	Выход Y2	10	Вход X1

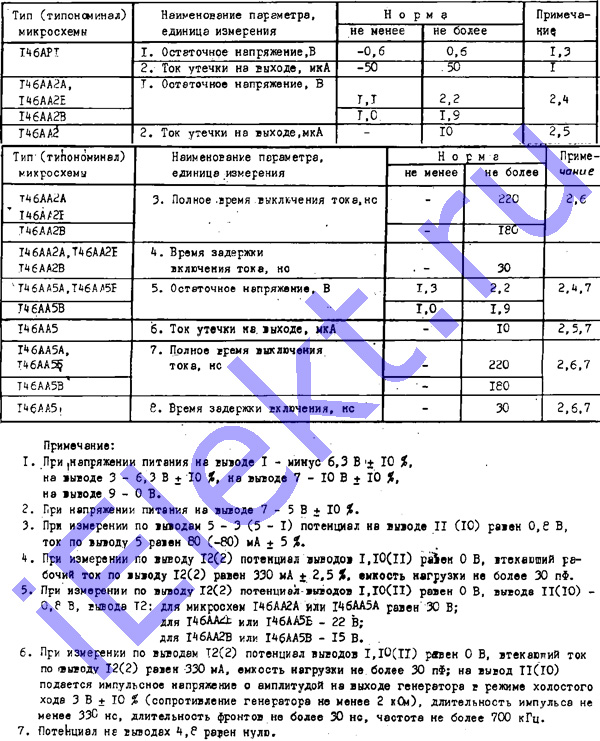

Основные электрические параметры при t=25+-10 градусов Цельсия

таблица основных электрических параметров:

Наименование параметра, режим замера, единица замера	Допуск						Приме- чание
	146АА2А		146АА2Б		146АА2В
	больше	меньше	больше	меньше	больше	меньше
Остаточное напряжение, V	1,1	2,2	1,1	2,2	1,0	1,9	2, 4
Ток утечки на выходе, uA	-	10	-	10	-	10	2, 5
Полное выключение тока, ns	-	220	-	220	-	180	2, 6
Время задержки включения тока, V	-	30	-	30	-	30

Примечание:
2. При напряжении питания на выводе 7 - 5V+-10%.
4. При измерении по выводу 12(2) потенциал выводов 1, 10(11) равен 0V, втекающий рабочий ток по выводу 12(2) равен 330mA+-2,5%, емкость нагрузки не более 30pF.
5. При измерении по выводу 12(2) потенциал выводов 1, 10(11) равен 0V, вывода 11(10) - 0,8V, вывода 12:
для микросхем 146АА2А равен 30V;
для микросхем 146АА2Б равен 22V;
для микросхем 146АА2В равен 15V.
6. При измерении по выводам 12(2) потенциал выводов 1, 10(11) равен 0V, втекающий ток по выводу 12(2) равен 330mA, емкость нагрузки не более 30pF; на вывод 11(10) подается импульсное нпряжение с амплитудой на выходе генератора в режиме холостого хода 3V+-10% (сопротивление генератора не менее 2kOm), длительность импульса не менее 330ns, длительность фронтов не более 30ns, частота не более 700kHz.
