1804ВР3 микросхемы полупроводниковой:
1804ВР3 — интегральная микросхема (артикулярное наименование в соответствии с ГОСТ)микросхемы интегральные используются в РЭА в большой области применения с функционалом микропрограммная схема расширителя приоритетного прерывания. Микросхемы выполненны в керамическом корпусе 4153.20-2.01, на основе транзисторно - транзисторной логики с диодами Шоттки. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатическое исполнение микросхемы УХЛ и соответсвуют 2) техническим условиям бК0.347.328ТУ и бК0.347.328-05ТУ.
Ссылки на технические материалы
| карта | фото | схема контактов |
| значение контактов | параметры | предельные параметры |
| таблица истинности | ||
Знак завода изготовителя
Схема расположения контактов микросхемы
Вес не превышает 1,6g.

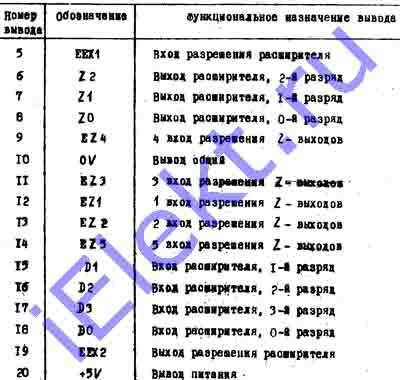

Таблица назначения контактов микросхемы
| Номер конт. |
Обозна- чение |
Функциональное назначение контактов | Номер конт. |
Обозна- чение |
Функциональное назначение контактов |
| 1 | D4 | Вх расширителя, 4-разряд | 11 | EZ3 | 3 вх разрешения Z-выходов |
| 2 | D5 | Вх расширителя, 5-разряд | 12 | EZ1 | 1 вх разрешения Z-выходов |
| 3 | D6 | Вх расширителя, 6-разряд | 13 | EZ2 | 2 вх разрешения Z-выходов |
| 4 | D7 | Вх расширителя, 7-разряд | 14 | EZ5 | 5 вх разрешения Z-выходов |
| 5 | EEX1 | Вх разрешения расширителя | 15 | D1 | Вх расширителя, 1-разряд |
| 6 | Z2 | Вых расширителя, 2-разряд | 16 | D2 | Вх расширителя, 2-разряд |
| 7 | Z1 | Вых расширителя, 1-разряд | 17 | D3 | Вх расширителя, 3-разряд |
| 8 | Z0 | Вых расширителя, 0-разряд | 18 | D0 | Вх расширителя, 0-разряд |
| 9 | EZ4 | 4 вх разрешения Z-выходов | 19 | EEX2 | Вых разрешения расширителя |
| 10 | 0V | Выв общий | 20 | +5V | Выв питания |

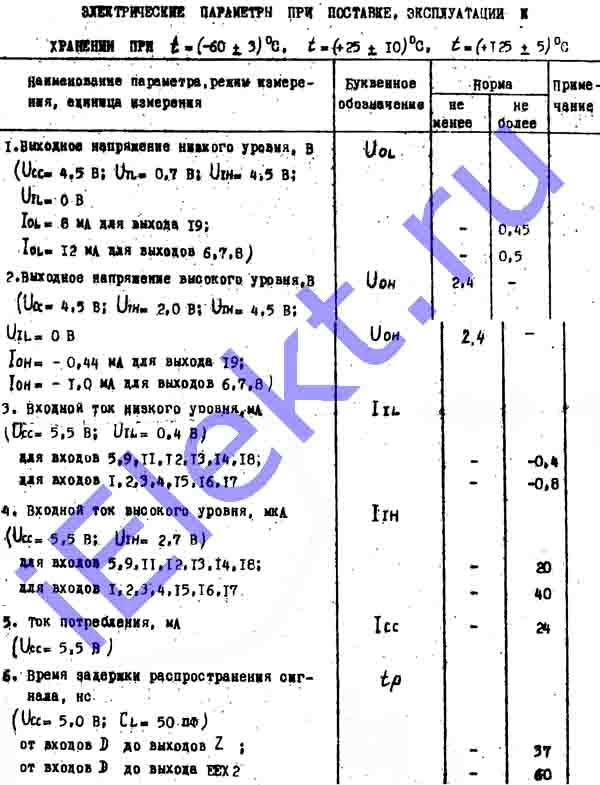

Электрические параметры при поставке, эксплуатации и хранении при t=(-60+-3), (+25+-10), (+125+-5)оС
| Наименование параметра, режим измерения, единица измерения | Буквенное обозначение |
Норма | |
| больше | меньше | ||
| 1. Вых напряжение низкого уровня, V (Ucc=4,5V; U TL=0,7V; U IH=4,5V; U IL=0V): I OL=8mA для вых 19 | U OL | - | 0,45 |
| I OL=12mA для вых 6, 7, 8 | - | 0,5 | |
| 2. Вых напряжение высокого уровня, V (Ucc=4,5V; U TH=2,0V; U IH=4,5V; U IL=0V): I OH=-0,44mA для вых 19 | U OH | 2,4 | - |
| I OH=-1,0mA для вых 6, 7, 8 | - | ||
| 3. Вх ток низкого уровня, mA (Ucc=5,5V; U IL=0,4V): для вх 5, 9, 11, 12, 13, 14, 18 | I IL | - | -0,4 |
| для вх 1, 2, 3, 4, 15, 16, 17 | - | -0,8 | |
| 4. Вх ток высокого уровня, uA (Ucc=5,5V; U IH=2,7V): для вх 5, 9, 11, 12, 13, 14, 18 | I IH | - | 20 |
| для вх 1, 2, 3, 4, 15, 16, 17 | - | 40 | |
| 5. Ток потребления, mA (Ucc=5,5V) | I CC | - | 24 |
| 6. Время задержки распространения сигнала, ns (Ucc=5,0V, С L=50pF): от вх D до вых Z | tp | - | 37 |
| от вх D до вых EEX2 | - | 60 | |
Предельные 1804ВР3 параметры
