252ПА2, Микросхема интегральная
для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара:
.
Вернуться на "главную" страницу сайта .
Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел .
252ПА2 микросхемы полупроводниковой:
252ПА2 — микросхема интегральная артикул согласно ГОСТ
функциональное назначение интегральных микросхем преобразователи восьми разрядные декодирующие отрицательных токов в металлостеклянном корпусе и используются в радиоэлектронной аппаратуре в широком спектре применения. Вес не превышает 17g, рабочая температура эксплуатации: от -60 до +125 град С, предельная температура кристалла 150градС. Маркировка типономинала микросхемы указанна на металлической поверхности корпуса. Климатическое исполнение УХЛ и соответствует 2) ОСТ В 11073.041-80 и техническим условиям бК0.347.112 ТУ.
Ссылки на технические материалы
Знак завода изготовителя
Схема расположения выводов
Обозначение выводов показаны условно.

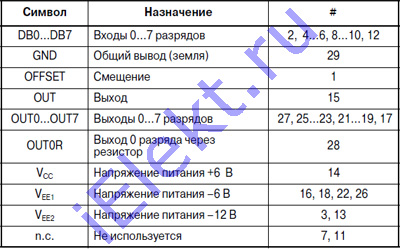

Микросхема 252ПА2 назначение выводов
таблица назначения выводов:
Контакт |
Символ |
Цепь |
Контакт |
Символ |
Цепь |
1 |
OFFSET |
Смещение |
16 |
Vee1 |
Напряжение питания -6V |
2 |
DB0 |
Выход 0 разрядов |
17 |
OUT7 |
Выход 7 разряда |
3 |
Vee2 |
Напряжение питания -12V |
18 |
Vee1 |
Напряжение питания -6V |
4 |
DB1 |
Выход 1 разрядов |
19 |
OUT6 |
Выход 6 разряда |
5 |
DB2 |
Выход 2 разрядов |
20 |
OUT5 |
Выход 5 разряда |
6 |
DB3 |
Выход 3 разрядов |
21 |
OUT4 |
Выход 4 разряда |
7 |
n.c. |
Не используется |
22 |
Vee1 |
Напряжение питания -6V |
8 |
DB4 |
Выход 4 разрядов |
23 |
OUT3 |
Выход 3 разряда |
9 |
DB5 |
Выход 5 разрядов |
24 |
OUT2 |
Выход 2 разряда |
10 |
DB6 |
Выход 6 разрядов |
25 |
OUT1 |
Выход 1 разряда |
11 |
n.c. |
Не используется |
26 |
Vee1 |
Напряжение питания -6V |
12 |
DB7 |
Выход 7 разрядов |
27 |
OUT0 |
Выход 0 разряда |
13 |
Vee2 |
Напряжение питания -12V |
28 |
OUTOR |
Выход 0 разряда через резистор |
14 |
Vсс |
Напряжение питания +6 |
29 |
GND |
Общий вывод (земля) |
15 |
OUT |
Выход |
|
|
|

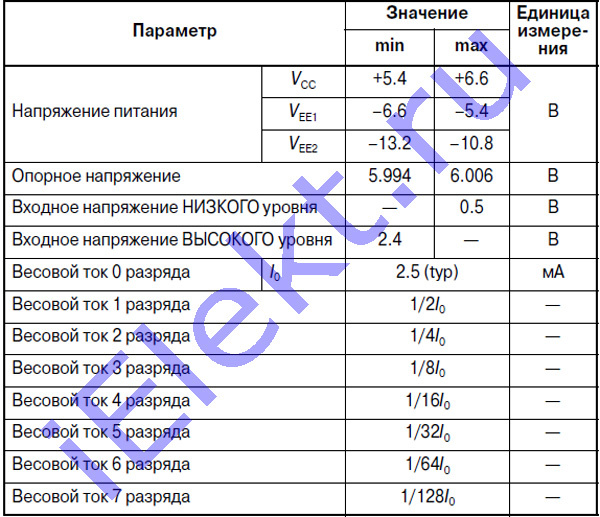

Основные электро параметры при t=25+-10 градусов Цельсия
таблица 252ПА2 основных электрических параметров:
Название характеристики, единица и режим замера |
Буквенное обозначение |
Норма |
больше |
меньше |
Напряжение питания, V |
Vcc |
+5,4 |
+6,6 |
Vee1 |
-6,6 |
-5,4 |
Vee2 |
-13,2 |
-10,8 |
Опорное напряжение, V |
Vопорное |
5,994 |
6,006 |
Входное напряжение низкого уровня, V |
|
- |
0,5 |
Входное напряжение высокого уровня, V |
|
2,4 |
- |
Весовой ток 0 разряда, mA |
Iо |
2,5 |
Весовой ток 1 разряда, mA |
I1 |
(1/2)Iо |
Весовой ток 2 разряда, mA |
I2 |
(1/4)Iо |
Весовой ток 3 разряда, mA |
I3 |
(1/8)Iо |
Весовой ток 4 разряда, mA |
I4 |
(1/16)Iо |
Весовой ток 5 разряда, mA |
I5 |
(1/32)Iо |
Весовой ток 6 разряда, mA |
I6 |
(1/64)Iо |
Весовой ток 7 разряда, mA |
I7 |
(1/128)Iо |
Предельные 252ПА2 параметры
©
