2Ц202В, Диодный столб полупроводниковый
для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара:
.Вернуться на "главную" страницу сайта
. Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел
.
2Ц202В диодного столба:
2Ц202В — выпрямительный столб артикул согласно ГОСТстолбы полупроводниковые используются как преобразователь переменного импульсного напряжения частотой до 1kHz, используются в радиоэлектронной аппаратуре в широком спектре применения и производятся в пластиковых корпусах. Кремниевые высоковольтные выпрямительные столбы скомплектованные диффузионными лавинными элементами. Марка столба и полярность электродов с контактами нанесена на корпусе. Климатическое исполнение УХЛ и столбы 2) соответствуют техусловиям 3.3 62.0 79ТУ.
Ссылки на технические материалы
| карта | фото | схема контактов |
| значение контактов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя

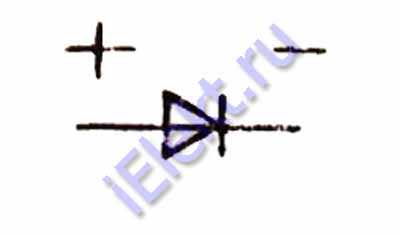

Схема расположения выводов
Вес не превышает 70 грамм.
Назначение контактов
Основные электрические параметры при t=25+-10 градусов Цельсия
| Наименование параметра 2Ц202В, режим и единица замера | Буквой обозначение | Норма | |||||
| А | Б | В | Г | Д | Е | ||
| меньше | |||||||
| Усредненное прямовключенное напряжение в режиме однополупериодного выпрямления напряжения синусоидальной формы с частотой 50Hz, V. При tокр=25+-10oC | Uпрям.ср | ||||||
| Iпрям.ср=500mA, Uобрат.и=2000V | 3 | ||||||
| Iпрям.ср=500mA, Uобрат.и=4000V | 3 | ||||||
| Iпрям.ср=500mA, Uобрат.и=6000V | 6 | ||||||
| Iпрям.ср=500mA, Uобрат.и=8000V | 6 | ||||||
| Iпрям.ср=500mA, Uобрат.и=10000V | 6 | ||||||
| Iпрям.ср=500mA, Uобрат.и=15000V | 10 | ||||||
| Средний обратный ток в режиме однополупериодного выпрямления напряжения синусоидальной формы с частотой 50Hz, uA. При tокр=25+-10oC | Iобрат.ср | ||||||
| Iпрям.ср=500mA, Uобрат.и=2000V | 100 | ||||||
| Iпрям.ср=500mA, Uобрат.и=4000V | 100 | ||||||
| Iпрям.ср=500mA, Uобрат.и=6000V | 100 | ||||||
| Iпрям.ср=500mA, Uобрат.и=8000V | 100 | ||||||
| Iпрям.ср=500mA, Uобрат.и=10000V | 100 | ||||||
| Iпрям.ср=500mA, Uобрат.и=15000V | 100 | ||||||
| Средний обратный ток в режиме однополупериодного выпрямления напряжения синусоидальной формы с частотой 50Hz, uA. При tокр=125+-5oC | Iобрат.ср | ||||||
| Iпрям.ср=500mA, Uобрат.и=2000V | 250 | ||||||
| Iпрям.ср=500mA, Uобрат.и=4000V | 250 | ||||||
| Iпрям.ср=500mA, Uобрат.и=6000V | 250 | ||||||
| Iпрям.ср=500mA, Uобрат.и=8000V | 250 | ||||||
| Iпрям.ср=500mA, Uобрат.и=10000V | 250 | ||||||
| Iпрям.ср=500mA, Uобрат.и=15000V | 500 | ||||||
Предельные 2Ц202В параметры
