2Ц203В диодного столба:

2Ц203В — выпрямительный столб артикул согласно ГОСТ
столбы полупроводниковые используются в радиоэлектронной аппаратуре в широком спектре применения назначение для изменения переменного импульсного напряжения частотой до 1kHz и выпускаются в пластиковом исполнении. Кремниевые высоковольтные выпрямительные столбы скомплектованные диффузионными лавинными элементами. Марка столба и схема расположения полярности электродов с выводами нанесена на корпусе. Климатическое исполнение УХЛ и столбы с 2) соответствуют ГОСТ В 22468-77 и частным техническим условиям 0.336.024 ТУ.

Ссылки на технические материалы

ссылки на 2Ц203В дополнительный материал:
карта фото схема контактов
значение контактов параметры предельные параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя

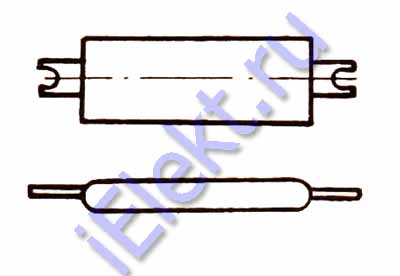

Схема расположения выводов

схема расположения выводов Масса меньше 50г.

Назначение контактов

назначение выводов

Основные электрические параметры при t=25+-10 градусов Цельсия

основные электрические 2Ц203В параметры:
Название характеристики, режим и единица замера Буквенное обозначение параметра Норма
А Б В
Не более

Усредненное прямовключенное напряжение в режиме однополупериодного выпрямления напряжения синусоидальной формы с частотой 50Hz, V.

При tокр=25+-10oC и Iпрям.ср=1000mA:

Uпрям.ср
Uобрат.и=6000V 8
Uобрат.и=8000V   8
Uобрат.и=10000V     8

Средний обратный ток в режиме однополупериодного выпрямления напряжения синусоидальной формы с частотой 50Hz, uA.

При tокр=25+-10oC и Iпрям.ср=1000mA:

Iобрат.ср
Uобрат.и=6000V 100
Uобрат.и=8000V   100
Uобрат.и=10000V     100

Предельные 2Ц203В параметры
