2Д120А2 диода кремниевого:

2Д120А2/СО — диод эпитаксиально-планарный кремниевый выпрямительный используется в радиоэлектронной аппаратуре широкого применения. Предназначены для работы в выпрямительных схемах и импульсных устройствах. В стеклянном корпусе КД-3А с герметизацией. Марка типономинала указывается двумя черными полосами на стеклянной части корпуса. Климатическое исполнение УХЛ, соответствует техусловиям: 2) АЕЯР.432120.176 ТУ; 3) АЕЯР.432120.176 ТУ и положению П0.070.052.

Ссылки на технические материалы

ссылки на 2Д120А2/СО дополнительный материал:
Карта Фото Схема соединения электродов с выводами
значение контактов Параметры Предельные параметры
Эксплуатация PDF


Знак завода изготовителя.

знак завода изготовителя

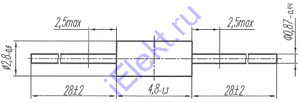

Схема расположения выводов

схема расположения выводов

Вес не превышает 0,4г.

Основные электро параметры при t=25+-10 градусов цельсия

основные 2Д120А2/СО электро параметры:
Наименование параметра, режим измерения, единица измерения Буквенное обозначение Норма Температура среды, оС
А Б
не более не более
Константный инверсный ток диода, uA (при константном инверсном напряжении): 100V Iобр 2,0 2,0 25+-10
20,0 20,0 125+-5
3V - 0,010 25+-10
- 0,010 от -5+-3 до 50+-3
Константное прямовключенное напряжение диода, V (при константном прямовключенном токе 300mA) Uпр 1,0 1,0 25+-10
1,2 1,2 -60+-3
Время обратного восстановления диода, ns (Uобр.и=20V, Iпр.и=1A, Iобр.отсч.=0,5A, Rн=20Om) tвос.обр 300 300 25+-10

Предельные 2Д120А2/СО параметры
