2Д520А диода кремниевого:

2Д520А — диод полупроводниковый кремний эпитаксиальнопланарный импульсный и используется в радиоэлектронной аппаратуре широкого применения. Предназначены для работы в импульсных устройствах. В пластмассовом корпусе с неметаллической герметизацией. Марка типономинала указывается на групповом вкладыше, и точками на корпусе со стороны анода желтой и белой со стороны катода. Климатическое исполнение УХЛ и соответствует техусловиям: 2) аА0.339.163ТУ; 4) аА0.339.163ТУ и СД аА0.339.190ТУ.

Ссылки на технические материалы

ссылки на 2Д520А дополнительный материал:
Карта Фото Схема соединения электродов с выводами
значение контактов Параметры Предельные параметры
Эксплуатация PDF


Знак завода изготовителя.

знак завода изготовителя

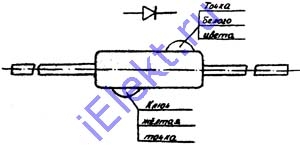

Схема расположения выводов

схема расположения выводов
Вес не превышает 0,1г.

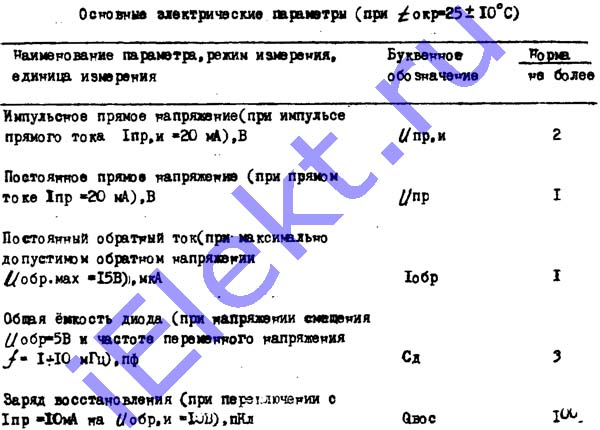

Основные электро параметры при t=25+-10 градусов цельсия

основные 2Д520А электро параметры:
Наименование параметра, режим измерения, единица измерения Буквенн. обознач. Допустимо, меньше
Импульсное прямовключенное напряжение (I пр.и=20mA), V U пр.и 2
Постоянное прямовключенное напряжение (I пр.и=20mA), V U пр 1
Постоянный инверсный ток (U обр.max=15V), uA I обр 1
Cсумм диода (U обр=5V, f=1-10MHz), pF C д 3
Заряд восстановления (при переключении с I пр=10mA на U обр.и=10V), pKl Q вос 100

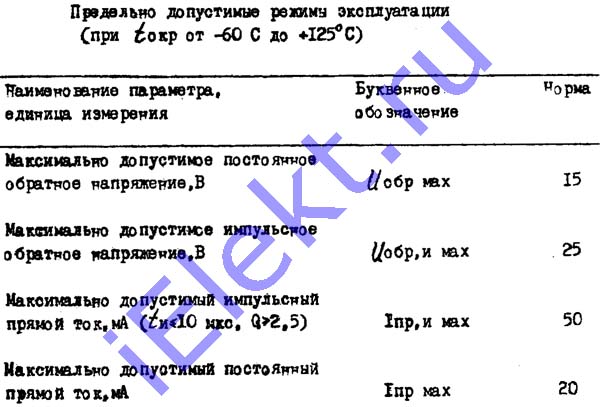

Предельные 2Д520А параметры

предельно допустимые режимы эксплуатации при tокр с -60 по +125оС:
Наименование параметра, режим измерения, единица измерения Буквенное обозначение Норма
Максимально допустимый: U обр.пост, V U обр.max 15
U обр.имп, V U обр.и.max 25
I пр.имп, mA (tИ<=10us, Q>=2,5) I пр.и.max 50
I пр.пост 2Д520А, mA I пр.max 20
