2П308В транзистора полевого:
2П308В-1 — кремниевые эпитаксиально-планарные полевые транзисторы с каналом n-типа усилительные с диффузионным затвором. Транзисторы полупроводниковые полевые используются в радиоэлектронной аппаратуре широкого спектра использования для применения в гибридных интегральных микросхемах, в блоках и аппаратуре, обеспечивающих герметизацию и защиту от воздействия внешней среды. В бескорпусном исполнении. Рабочая температура эксплуатации от -60 до +125oC. Маркировка и обозначение транзистора указывается на вкладыше к групповой таре. Климатическое исполнение УХЛ и транзисторы 2) соответствуют ОСТ В11 336.018-82 и техническим условиям 3.365.006 ТУ. Полевой транзистор артикул согласно ГОСТ.Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя
Схема расположения выводов
Вес не превышает 0,005g.
Назначение выводов

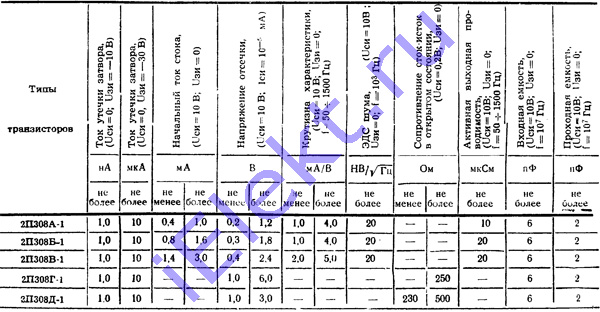

Основные электро параметры при t=25+-10 градусов цельсия
| Наименование параметра, (режим измерения), единица измерения | Допуск | |||||||||
| 308А-1 | 308Б-1 | 308В-1 | 308Г-1 | 308Д-1 | ||||||
| больше | меньше | больше | меньше | больше | меньше | больше | меньше | больше | меньше | |
| Крутизна характеристики, mA/V, (Uси=10V, Uзи=0V, f=50-1500Hz) | 1,0 | 4,0 | 1,0 | 4,0 | 2,0 | 5,0 | ||||
| Начальный ток стока, mA, (Uси=10V, Uзи=0V) | 0,4 | 1,0 | 0,8 | 1,6 | 1,4 | 3,0 | ||||
| Ток утечки затвора, uA, (Uзи=-30V, Uси=0V) | 10 | 10 | 10 | 10 | 10 | |||||
| Ток утечки затвора, nA, (Uзи=-10V, Uси=0V) | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | |||||
| Напряжение отсечки, V, (Uси=10V, Iси=10^(-5)mA) | 0,2 | 1,2 | 0,3 | 1,8 | 0,4 | 2,47 | 1,0 | 6,0 | 1,0 | 3,0 |
| ЭДС шума, НВ/корень(Hz), (Uси=10V, Uзи=0V, f=10^3Hz) | 20 | 20 | 20 | |||||||
| Сопротивление сток-исток в открытом состоянии, Om, (Uси=0,2V, Uзи=0V) | 250 | 230 | 500 | |||||||
| Активная выходная проводимость, мкСм, (Uси=10V, Uзи=0V, f=50-1500Hz) | 10 | 20 | 20 | |||||||
| Входная емкость, pF, (Uси=10V, Uзи=0V, f=10^7Hz) | 6 | 6 | 6 | 6 | 6 | |||||
| Проходная емкость, pF, (Uси=10V, Uзи=0V, f=10^7Hz) | 2 | 2 | 2 | 2 | 2 | |||||
Указания 2П308В-1 по эксплуатации
