2П701А транзистора полевого:
2П701А — кремниевые эпитаксиально-планарные полевые транзисторы с изолированным затвором и каналом n-типа. Транзисторы полупроводниковые полевые используются в радиоэлектронной аппаратуре широкого спектра использования для работы в источниках вторичного электропитания, переключающих и импульсных устройствах, стабилизаторах и преобразователях напряжения. В металлокерамическом корпусе. Рабочая температура эксплуатации от -60 до +125oC. Типономинал, производитель и дата выппуска транзистора указывается на керамическом корпусе. Климатическое исполнение УХЛ и транзисторы 2) соответствуют технические условия аА0.339.497 ТУ. Полевой транзистор артикул согласно ГОСТ.Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя

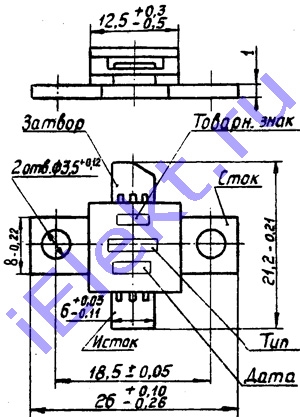

Схема расположения выводов
Вес не превышает 6g
Назначение выводов

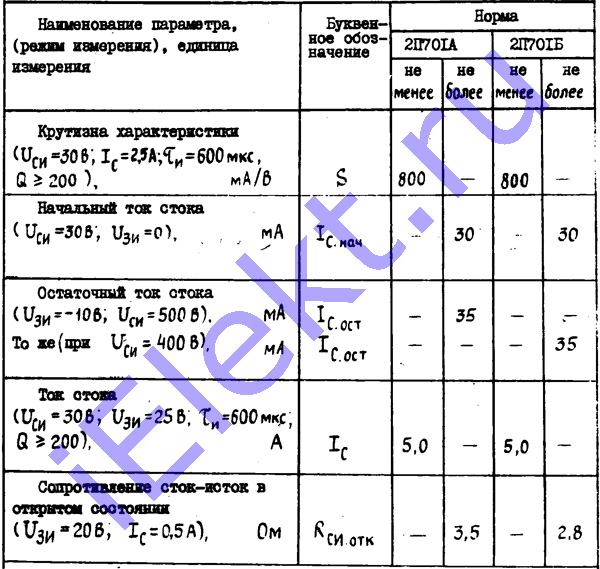

Основные электро параметры при t=25+-10 градусов цельсия
| Наименование параметра, (режим измерения), единица измерения | Буквенное обозначение | Допуск | |||
| А | Б | ||||
| больше | меньше | больше | меньше | ||
| Крутизна характеристики, mA/V, (Uси=30V, Iс=2,5A, tи=600us, Q>=200) | S | 800 | - | 800 | - |
| Начальный ток стока, mA, (Uси=30V, Uзи=0) | I с.нач. | - | 30 | - | 30 |
| Остаточный ток стока, mA, (Uзи=-10V): при Uси=500V | Ic.ост | - | 35 | - | - |
| при Uси=400V | - | - | - | 35 | |
| Ток стока, A, (Uси=30V, Uзи=25V, tи=600us, Q>=200) | Ic | 5.0 | - | 5.0 | - |
| Сопротивление сток-исток в открытом состоянии, Om, (Uзи=20V, Iс=0,5A) | Rси.отк | - | 3,5 | - | 2,8 |
Предельные 2П701А параметры
