2П905А транзистора полевого:

2П905А — кремниевые планарные полевые с изолированным затвором и каналом n-типа. Транзисторы полупроводниковые полевые используются в радиоэлектронной аппаратуре широкого спектра использования, для усиления и генерирования сигналов в диапазоне частот до 1500 МГц. В металлокерамическом корпусе. Рабочая температура эксплуатации от -60 до +125oC. Маркировка и обозначение транзистора указывается на керамической части корпуса. Климатическое исполнение УХЛ и транзисторы 2) соответствуют технические условия аА0.339.060ТУ. Полевой транзистор артикул согласно ГОСТ.

Ссылки на технические материалы

ссылки на 2П905А дополнительный материал:
карта фото схема выводов
значение выводов параметры предельные параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя знак завода изготовителя

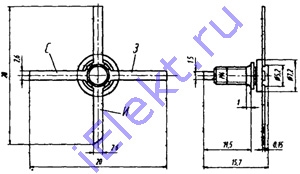

Схема расположения выводов

2П905А схема расположения выводов
Вес не превышает 3g.

Назначение выводов

назначение выводов

Основные электро параметры при t=25+-10 градусов цельсия

таблица основных электро параметров:
Наименование параметра, (режим измерения), единица измерения Допуск
больше меньше
Выходная мощность, W, при f=1000MHz, Uси=50V, Uзи=0 для 2П905А, КП905А 1 1,4
Коэффициент усиления по мощности, dB, при f=1000MHz, Uси=50V, Iс=30mA: 2П905А, КП905А 8 15
2П905Б, КП905Б 6 10
КП905В 4 8
Коэффициент шума, dB, при f=1000MHz, Uси=50V, Ic=30mA: 2П905А - 6
2П905Б, КП905Б - 6,5
Крутизна характеристики, mA/V, при Uси=20V, Ic=50mA: T=+25oC для 2П905А, 2П905Б, КП905А, КП905Б, КП905В 18 39
T=-40oC для КП905А, КП905Б, КП905В 18 -
T=-60oC для 2П905А, 2П905Б 18 -
T=+85oC для КП905А, КП905Б, КП905В 12 -
T=+125oC для 2П905А, 2П905Б 12 -
Ток стока, mA, при Ucи=20V, Uзи=20V: 2П905А, КП905А 225 350
2П905Б, КП905Б 150 350
КП905В 120 350
Остаточный ток стока, mA, при Uси=60V, Uзи=-10V - 1
Начальный ток стока, mA, при Uси=20V, Uзи=0: T=+25oC для 2П905А, 2П905Б, КП905А, КП905Б, КП905В - 20
T=-40 и 85oC для КП905А, КП905Б, КП905В - 20
T=-60oC для 2П905А, 2П905Б - 20
T=+125oC для 2П905А, 2П905Б - 30
Емкость входная, pF, при f=10MHz, Uси=25V, Uзи=0: 2П905А, КП905А 3 7
2П905Б, КП905Б 7 11
КП905В 11 13
Емкость выходная, pF, при f=10MHz, Ucи=25V, Uзи=-5V: 2П905А, 2П905Б, КП905А, КП905Б 1,4 4
КП905В 3,4 6
Емкость проходная, pF, при f=10MHz, Ucи=25V, Uзи=0: 2П905А, 2П905Б, КП905А, КП905Б 0,14 0,6
КП905В 0,16 0,8
