2П923В транзистора полевого:

2П923В — кремниевые эпитаксиальнопланарные с изолированным затвором и n-каналом генерирующие. Транзисторы полупроводниковые полевые используются в радиоэлектронной аппаратуре широкого спектра использования, для применения в генерирующих и усиливающих до 1GHz, а также в быстрых переключательных схемах. В керамометаллическом корпусе. Рабочая температура эксплуатации от -60 до +125oC. Маркировка и обозначение транзистора указывается на керамической части корпуса. Климатическое исполнение УХЛ и транзисторы 2) соответствуют технические условия аА0.339.605ТУ. Полевой транзистор артикул согласно ГОСТ.

Ссылки на технические материалы

ссылки на 2П923В дополнительный материал:
карта фото схема выводов
значение выводов параметры предельные параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя

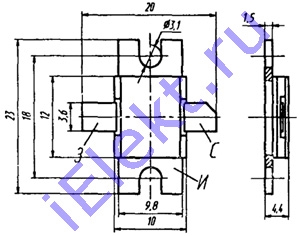

Схема расположения выводов

2П923В схема расположения выводов
Вес не превышает 8g.

Назначение выводов

назначение выводов

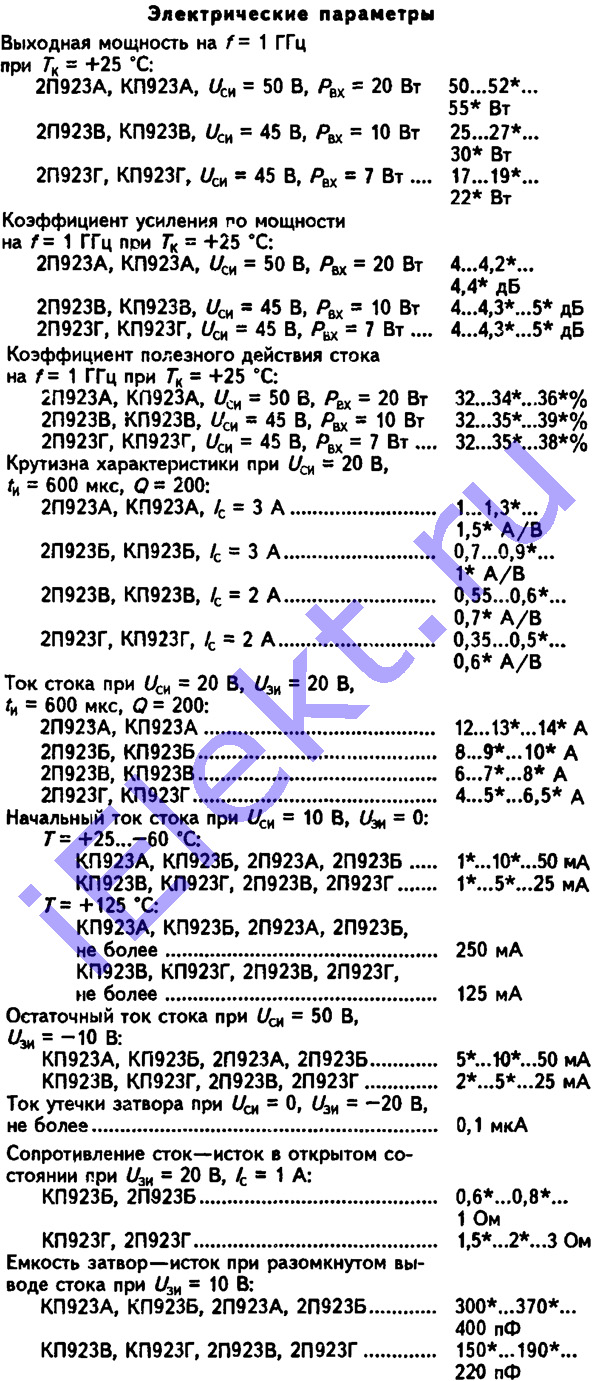

Основные электро параметры при t=25+-10 градусов цельсия

таблица основных электро параметров:
Наименование параметра, (режим измерения), единица измерения Допуск
больше меньше
Выходная мощность, W, при f=1GHz, Tк=+25oC: 2П923А, КП923А, Uси=50V, Pвх=20W 50 55
2П923В, КП923В, Uси=45V, Pвх=10W 25 30
2П923Г, КП923Г, Uси=45V, Pвх=7W 17 22
Коэффициент усиления по мощности, dB, при f=1GHz, Tк=+25oC: 2П923А, КП923А, Uси=50V, Pвх=20W 4 4,4
2П923В, КП923В, Uси=45V, Pвх=10W 4 5
2П923Г, КП923Г, Uси=45V, Pвх=7W 4 5
Коэффициент полезного действия, %, при f=1GHz, Tк=+25oC: 2П923А, КП923А, Uси=50V, Pвх=20W 32 36
2П923В, КП923В, Uси=45V, Pвх=10W 32 39
2П923Г, КП923Г, Uси=45V, Pвх=7W 32 38
Крутизна характеристики, A/V, при Uси=20V, tи=600us, Q=200: 2П923А, КП923А, Ic=3A 1 1,5
2П923Б, КП923Б, Ic=3A 0,7 1
2П923В, КП923В, Ic=2A 0,55 0,7
2П923Г, КП923Г, Ic=2A 0,35 0,6
Ток стока, A, при Ucи=20V, Uзи=20V, tи=600us, Q=200: 2П923А, КП923А 12 14
2П923Б, КП923Б 8 10
2П923В, КП923В 6 8
2П923Г, КП923Г 4 6,5
Остаточный ток стока, mA, при Uси=50V, Uзи=-10V: КП923А, КП923Б, 2П923А, 2П923Б 5 50
КП923В, КП923Г, 2П923В, 2П923Г 2 25
Ток утечки затвора, uA, при Uси=0, Uзи=-20V   0,1
Начальный ток стока, mA, при Uси=10V, Uзи=0: T=+25...-60oC: КП923А, КП923Б, 2П923А, 2П923Б 1 50
КП923В, КП923Г, 2П923В, 2П923Г 1 25
T=+125oC: КП923Б, 2П923А, 2П923Б - 250
КП923В, КП923Г, 2П923В, 2П923Г - 125
Сопротивление сток-исток в открытом состоянии, Om, при Uзи=20V, Iс=1A: КП923Б, 2П923Б 0,6 1
КП923Г, 2П923Г 1,5 3
Емкость затвор-исток, pF, при разомкнутом выводе стока, Uзи=10V: КП923А, КП923Б, 2П923А, 2П923Б 300 400
КП923В, КП923Г, 2П923В, 2П923Г 150 220
