2С175А, Стабилитрон полупроводниковый
для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара:
.Вернуться на "главную" страницу сайта
. Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел
.
2С175А стабилитрона прецизионного:
2С175А — стабилитроны полупроводниковые кремниевые планарные p-n типа. Исполнение в пластмассовом корпусе. Климатическое исполнение УХЛ диода Зенера: 2) соответствует техническим условиям 3.369.004ТУ. Используются в радиоэлектронной аппаратуре широкого спектра применения в качестве стабилизации напряжения в цепях постоянного тока в облости малых токов стабилизации от 0,5mA в измерительной технике, усилителях для согласования уровней, в системах автоматики для питания маломощных датчиков и др., а также для стабилизации импульсного напряжения и для ограничения импульсных сигналов. Марка (типономинал) стабилитрона наносится на пластмассовом корпусе. Полупроводниковый стабилитрон артикул согласно ГОСТ.Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя

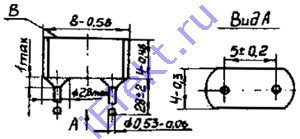

Схема расположения и назначение выводов
В - место маркировки.
Вес не превышает 0,3г.
Допустимое значение статического потенциала 1000V.
Основные электро параметры при t=25+-10 градусов Цельсия
| Наименование параметра, единица замера, режим замера | Показатели допуска | |||||||||||||||||||
| 2С162А | 2С168В | 2С175А | 2С182А | 2С191А | 2С210Б | 2С211И | 2С212В | 2С213Б | 2С170А | |||||||||||
| >= | <= | >= | <= | >= | <= | >= | <= | >= | <= | >= | <= | >= | <= | >= | <= | >= | <= | >= | <= | |
| Напряжение стабилизации, V, при токе стабилизации Iст=5mA | 6,82 | 8,21 | 7,49 | 8,95 | 8,25 | 9,98 | 9,12 | 10,92 | 9,98 | 12,06 | 10,94 | 13,10 | 11,91 | 14,24 | ||||||
| Напряжение стабилизации, V, при токе стабилизации Iст=10mA | 5,56 | 6,76 | 6,24 | 7,38 | 6,43 | 7,59 | ||||||||||||||
| Несиметричность напряжения стабилизации, V, при токе стабилизации Iст=5mA | 0,28 | 0,31 | 0,35 | 0,38 | 0,42 | 0,46 | 0,49 | |||||||||||||
| Несиметричность напряжения стабилизации, V, при токе стабилизации Iст=10mA | 0,24 | 0,26 | 0,27 | |||||||||||||||||
| Дифференциальное сопротивление, Om, при токе стабилизации Iст=3mA | 160 | 120 | 70 | 30 | 30 | 35 | 40 | 45 | 45 | 100 | ||||||||||
| Дифференциальное сопротивление, Om, при токе стабилизации Iст=5mA | 16 | 14 | 18 | 22 | 23 | 24 | 25 | |||||||||||||
| Дифференциальное сопротивление, Om, при токе стабилизации Iст=10mA | 35 | 28 | 16 | |||||||||||||||||
Предельные 2С175А параметры
