2Т118А, Транзистор биполярный

для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара: ЗАКАЗАТЬ.

Вернуться на "главную" страницу сайта ГЛАВНАЯ.

Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел КОНТАКТЫ.



2Т118А транзистора кремниевого:

2Т118А — биполярный транзистор артикул согласно ГОСТ
транзисторы кремний эпитаксиальнопланарные 2-эмиттерные структуры PNP переключающие, используются в модуляторах. Производятся в стеклометаллическом корпусе с изгибаемыми выводами. Транзисторы биполярные полупроводниковые используются в РЭА в широком спектре использования. Обозначение типа транзисторов приводится на металлической части корпуса. Климатическое исполнение УХЛ и соответствует 2) техническим условиям ЖК3.365.209ТУ.

Ссылки на технические материалы

ссылки на 2Т118А дополнительный материал:
карта фото схема выводов
значение выводов габариты параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя

Расположения выводов схематическое, назначение выводов, габаритные размеры, маркировка

назначение выводов, габариты, маркировка.
Вес не превышает 0,5g.

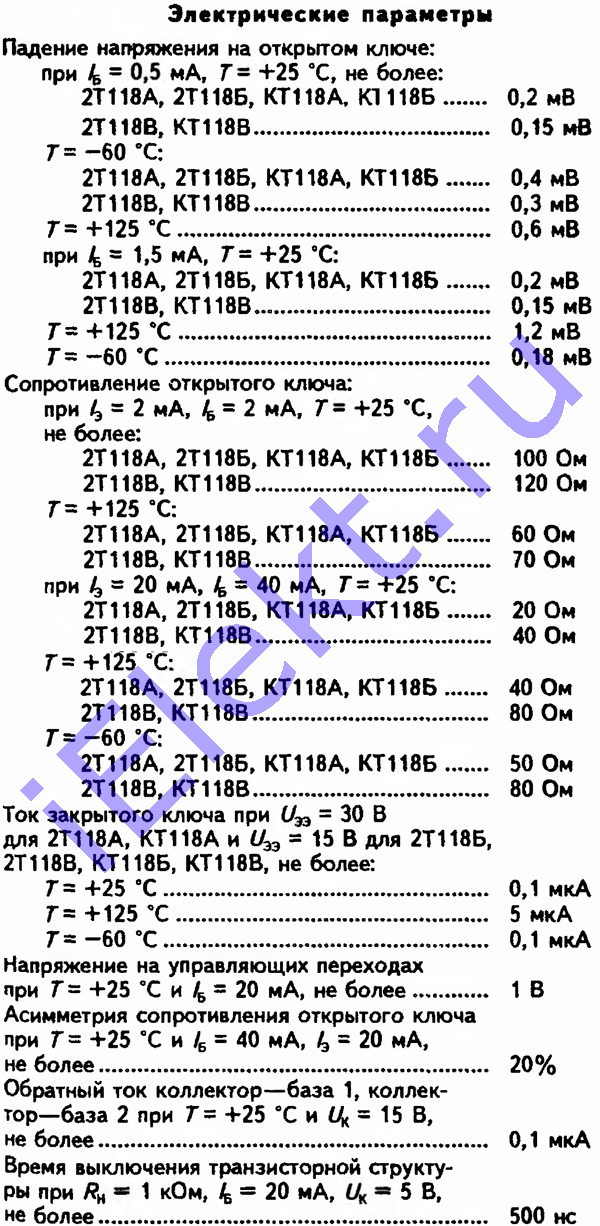

Основные электрические параметры при t=25+-10 градусов Цельсия

основные электрические параметры:
Наименование параметра (режим измерения), единица измерения Допуск, меньше
Падение вольтажа на открытом ключе, mV: при I б=0,5mA, T=+25oС: 2Т118А, 2Т118Б, КТ118А, КТ118Б 0,20
2Т118В, КТ118В 0,15
Т=-60oС: 2Т118А, 2Т118Б, КТ118А, КТ118Б 0,4
2Т118В, КТ118В 0,3
Т=+125oC 0,6
при I б=1,5mA, Т=+25oС: 2Т118А, 2Т118Б, КТ118А, КТ118Б 0,2
2Т118В, КТ118В 0,15
T=+125oC 1,2
T=-60oC 0,18
Сопротивление открытого ключа, Om: при I э=2mA, I б=2mA, Т=+25oC: 2Т118А, 2Т118Б, КТ118А, КТ118Б 100
2Т118В, КТ118В 120
Т=+125oC: 2Т118А, 2Т118Б, КТ118А, КТ118Б 60
2Т118В, КТ118В 70
при I э=20mA, I б=40mA, Т=+25oC: 2Т118А, 2Т118Б, КТ118А, КТ118Б 20
2Т118В, КТ118В 40
T=+125oC: 2Т118А, 2Т118Б, КТ118А, КТ118Б 40
2Т118В, КТ118В 80
Т=-60oC: 2Т118А, 2Т118Б, КТ118А, КТ118Б 50
2Т118В, КТ118В 80
Ампераж закрытого ключа, uA, при U э=30V для 2Т118А, КТ118А и U ээ=15V для 2Т118Б, 2Т118В, КТ118Б, КТ118В: Т=+25oС 0,1
Т=+125oС 5
Т=-60oС 0,1
Вольтаж на управляющих переходах, V, при T=+25oС и I б=20mA 1
Асимметрия сопротивления открытого ключа, %, при T=+25oC и I б=40mA, I э=20mA 20
Инверсный ампераж коллектор-база1, коллектор-база2, uA, при Т=+25oС и U к=15V 0,1
Продолжительность выключ. транзист. структуры, ns, при R н=1kOm, I б=20mA, U к=5V 500
