2Т388АМ транзистора кремниевого:
2Т388АМ-2 — транзистор биполярный артикул согласно ГОСТ
транзисторы полупроводниковые биполярные используются в радиоэлектронной аппаратуре в широком спектре применения и назначение их для применения в импульсных и переключающих схемах и схемах усиления сигналов высокой частоты малой мощности. Триоды полупроводниковые эпитаксиальнопланарные структуры PNP. Рабочий температурный диапазон от -60 до +125оС. Производятся в бескорпусном исполнении на никелеевом кристалодержателе с гибкими контактами. Применяется в качестве элементов составных интегральных чипов, микрочипов, блоков и аппаратуры, создающих герметичность и защищенность от влияния высокого уровня влажности, солей пыли, плесени, изморози и водяных осадков и перепадов давления. Тип прибора указывается на таре транзистора. Климатическое исполнение УХЛ и соответствует техническим условиям 2) 0.336.030ТУ.
Ссылки на технические материалы
Знак завода изготовителя

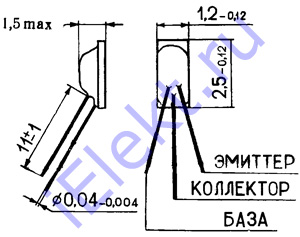

Схема расположения и назначение выводов
Коллектор транзистора электрически связан с металлическим кристалодержателем.
Вес не превышает 0,01g.
Основные электро параметры при t=25+-10 градусов Цельсия

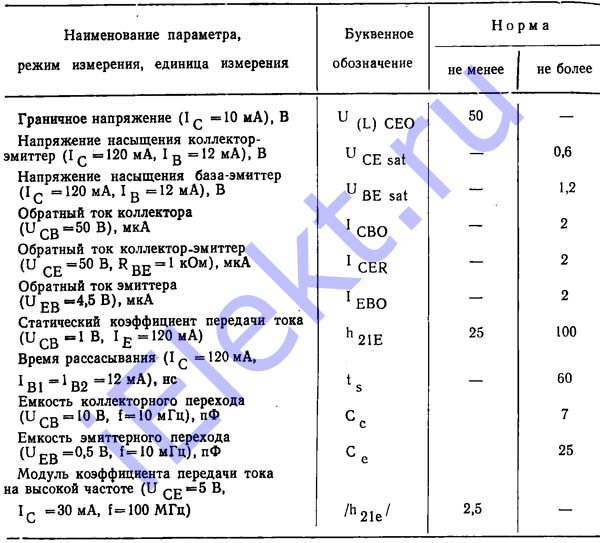

Таблица 2Т388АМ-2 основных электро параметров:
Название параметра, единица замера, режим замера, тип транзистора |
Обозначение буквой |
Допуск |
больше |
меньше |
Граничное напряжение (Ic=10mA), V |
U(l)ceo |
50 |
- |
Напряжение насыщения коллектор-эмиттер (Ic=500mA, Ib=12mA), V |
Uce sat |
- |
0,6 |
Напряжение насыщения база-эмиттер (Ic=120mA, Ib=12mA), V |
Ube sat |
- |
1,2 |
Обратный ток коллектора (Ucb=50V), uA |
Icbo |
- |
2 |
Обратный ток коллектор-эмиттер (Uce=50V, Rbe=1kOm), uA |
Icer |
- |
2 |
Обратный ток эмиттера (Ueb=4,5V), uA |
Iebo |
- |
2 |
Статический коэффициент 2Т388АМ-2 передачи тока (Ucb=1V, Ie=120mA) |
h21e |
25 |
100 |
Время рассасывания (Ic=120mA, Ib1=Ib2=12mA), ns |
ts |
- |
60 |
Модуль коэффициента передачи тока на высокой частоте (Uce=5V, Ic=30mA, f=10MHz) |
/h21e/ |
2,5 |
|
Емкость коллекторного перехода (Ucb=10V, f=10MHz), pF |
Cc |
- |
7 |
Емкость эмиттерного перехода (Ueb=0,5V, f=10MHz), pF |
Ce |
- |
25 |
Примечание. Нормы на параметры U(l)ceo, Uce sat, Ube sat, Icbo, Icer, Iebo, h21e, ts соответствуют нормам на эти параметры в составе ГС.
Предельные 2Т388АМ-2 параметры
©
