2Т607А-4, Транзистор биполярный
для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара:
.
Вернуться на "главную" страницу сайта .
Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел .
2Т607А транзистора бескорпусного:
2Т607А-4 — транзисторы полупроводниковые биполярные эпитаксиально-планарные NPN СВЧ, назначены для использования в РЭА широкого спектра назначения в усиливающих, умножающих и автогенерирующих устройствах в СВЧ дапозоне. В качестве элементов составных интегральных чипов, микрочипов, блоков и аппаратуры, создающих герметичность и защищенность транзисторов от влияния высокого уровня влажности, солей пыли, плесени, изморози и водяных осадков и перепадов давления. Исполнение в металлокерамическом корпусе. Маркировка транзисторов на вкладыше к групповой таре. Климатическое исполнение транзистора УХЛ и соответствуют 2) техусловиям 3.365.008ТУ.
Ссылки на технические материалы
Эмблема завода изготовителя.
Назначение контактов
Вес не превышает 0,4g.

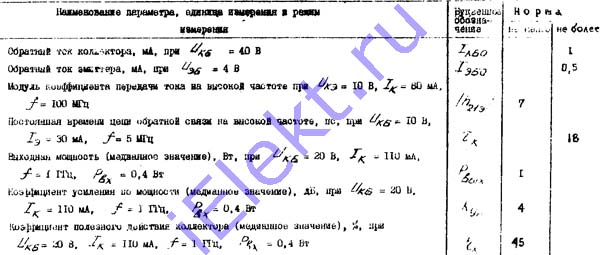

Основные электрические параметры при t=25+-10 градусов Цельсия
основные электрические 2Т607А-4 параметры:
Наименование параметра, режим измерения, единица измерения |
Буквенное обозначение |
Норма |
больше |
меньше |
Обратный ток коллектора, (Uкб=40V), mA |
Iкбо |
|
1 |
Обратный ток эмиттера, (Uэб=4V), mA |
Iэбо |
|
0,5 |
Модуль коэффициента передачи тока на высокой частоте (Uкэ=10V, Iк=80mA, F=100MHz) |
|h21| |
7 |
|
Постоянная времени цепи обратной связи на высокой частоте (Uкб=10V, Iэ=30mA, F=5MHz), ps |
tк |
|
18 |
Выходная мощность (медианное значение) (Uкб=20V, Iк=110mA, F=1GHz, Рвх=0,4W), W |
Рвых |
1 |
|
Коэффициент усиления по мощности (медианное значение) (Uкб=20V, Iк=110mA, F=1GHz, Рвх=0,4W), dB |
Kур |
4 |
|
Коэффициент полезного действия коллектора (медианное значение) (Uкб=20V, Iк=110mA, F=1GHz, Рвх=0,4W) |
nк |
45 |
|
Предельные 2Т607А-4 параметры
©
