2Т629АМ-2, Транзистор биполярный
для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара:
.Вернуться на "главную" страницу сайта
. Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел
.
2Т629АМ транзистора кремниевого:
2Т629АМ-2 — транзистор биполярный артикул согласно ГОСТтранзисторы полупроводниковые биполярные используются в радиоэлектронной аппаратуре в широком спектре применения и назначение их для применения в импульсных и переключающих схемах и схемах усиления сигналов высокой частоты средней мощности. Триоды полупроводниковые эпитаксиальнопланарные структуры PNP. Рабочий температурный диапазон от -60 до +125оС. Производятся в бескорпусном исполнении на никелеевом кристалодержателе с гибкими контактами. Применяется в качестве элементов составных интегральных чипов, микрочипов, блоков и аппаратуры, создающих герметичность и защищенность от влияния высокого уровня влажности, солей пыли, плесени, изморози и водяных осадков и перепадов давления. Тип прибора указывается на таре транзистора. Климатическое исполнение УХЛ и соответствует техническим условиям 2) 0.336.032ТУ.
Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя

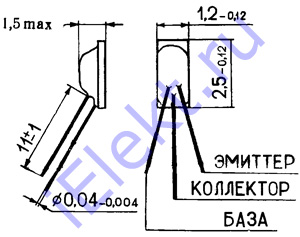

Схема расположения и назначение выводов
Коллектор транзистора электрически связан с металлическим кристалодержателем.
Вес не превышает 0,01g.

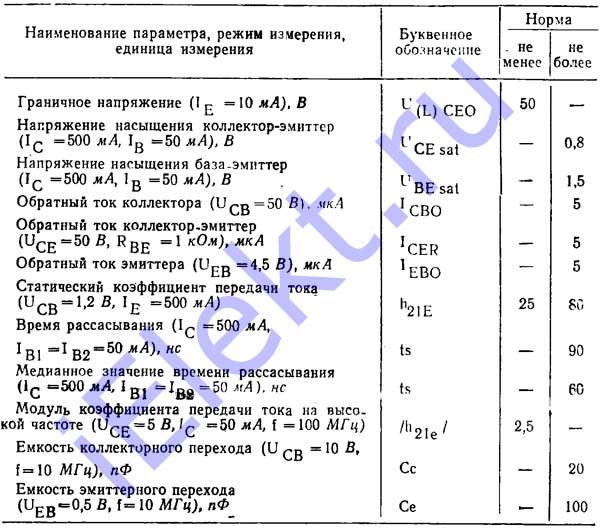

Основные электро параметры при t=25+-10 градусов Цельсия
| Название параметра, единица замера, режим замера, тип транзистора | Обозначение буквой | Допуск | |
| больше | меньше | ||
| Граничное напряжение (Iэ=10mA), V | U(l)ceo | 50 | - |
| Напряжение насыщения коллектор-эмиттер (Ic=500mA, Ib=50mA), V | Uce sat | - | 0,8 |
| Напряжение насыщения база-эмиттер (Ic=500mA, Ib=50mA), V | Ube sat | - | 1,5 |
| Обратный ток коллектора (Ucb=50V), uA | Icbo | - | 5 |
| Обратный ток коллектор-эмиттер (Uce=50V, Rbe=1kOm), uA | Icer | - | 5 |
| Обратный ток эмиттера (Ueb=4,5V), uA | Iebo | - | 5 |
| Статический коэффициент 2Т629АМ-2 передачи тока (Ucb=1,2V, Ie=500mA) | h21e | 25 | 80 |
| Время рассасывания (Ic=500mA, Ib1=Ib2=50mA), ns | ts | - | 90 |
| Медианное значение времени рассасывания (Ic=500mA, Ib1=Ib2=50mA), ns | ts | - | 60 |
| Модуль коэффициента передачи тока на высокой частоте (Uce=5V, Ic=50mA, f=10MHz) | /h21e/ | 2,5 | |
| Емкость коллекторного перехода (Ucb=10V, f=10MHz), pF | Cc | - | 20 |
| Емкость эмиттерного перехода (Ueb=0,5V, f=10MHz), pF | Ce | - | 100 |
Предельные 2Т629АМ-2 параметры
