2Т630Б транзистора кремниевого:

2Т630Б — транзистор биполярный артикул согласно ГОСТ
транзисторы кремниевые планарные системы NPN усилителливающие используются в радиоэлектронной аппаратуре в широком спектре применения и предназначены для применения в линейных и ключевых схемах. Производятся в металлстеклянном корпусе. Марка триода наносится на металлической части корпуса. Вес не превышает 1,45g. Климатическое исполнение УХЛ и соответствует техническим условиям: 2) ЮФ3.365.043ТУ; 4) 3.365.043ТУ и СД аА0.339.190.

Ссылки на технические материалы

ссылки на 2Т630Б дополнительный материал:
карта фото схема выводов
значение выводов параметры предельные параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя

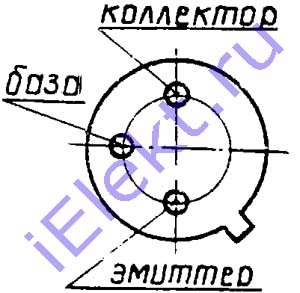

Расположения выводов схематическое и назначение выводов

расположение и назначение выводов, габаритные размеры.

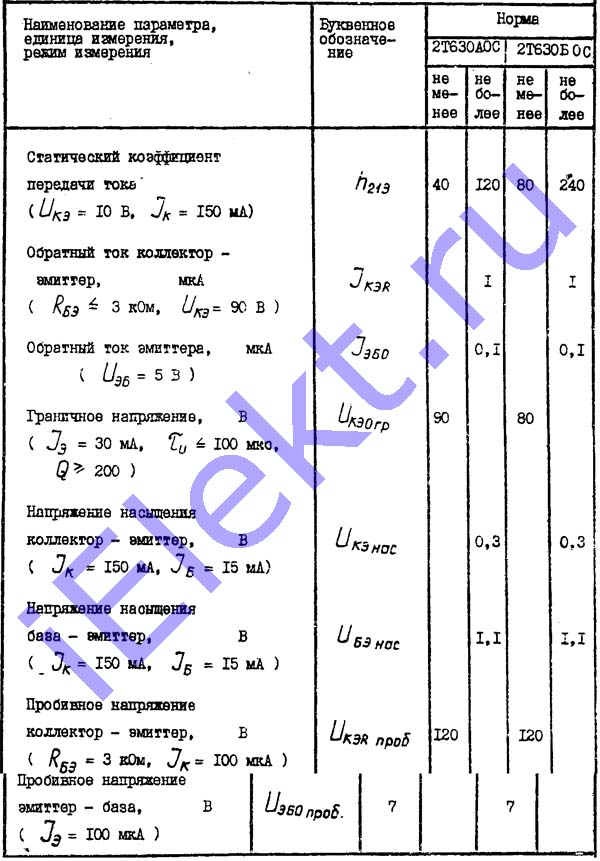

Основные электрические параметры при t=25+-10 градусов Цельсия

таблица основных электрических параметров:
Наименование параметра, режим измерения, единица измерения Буквенное обозначение Допуск
2Т630А 2Т630Б
больше меньше больше меньше
Статический КП тока (Uкэ=10V, Iк=150mA) h21э 40 120 80 240
Инверсный ток коллектор-эмиттер, uA, (Rбэ<=3kOm, Uкэ=90V) IкэR   1   1
Инверсный ток эмиттера, uA (Uэб=5V) Iэбо   0,1   0,1
Граничное вольтаж, V (Iэ=30mA, tu<=100us, Q>=200) Uкэогр 90   80
Вольтаж насыщения коллектор-эмиттер, V (Iк=150mA, Iб=15mA) Uкэнас   0,3   0,3
Вольтаж насыщения база-эмиттер, V (Iк=150mA, Iб=15mA) Uбэнас   1,1   1,1
Вольтаж пробития коллектор-эмиттер, V (Rбэ=3kOm, Iк=100uA) UкэR проб 120   120
Вольтаж пробития эмиттер-база, V (Iэ=100uA) Uэбо проб 7   7

Предельные 2Т630Б параметры
