2Т637А транзистора кремниевого:
2Т637А-2 — транзистор биполярный артикул согласно ГОСТ
транзисторы полупроводниковые используются в радиоэлектронной аппаратуре в широком спектре применения и назначение их для применения в режимах усилительных, генерирующих, ограничительных мощности и в схемах частотного преобразования с общей базой. Триоды полупроводниковые эпитаксиальнопланарные структуры NPN. Рабочий температурный диапазон от -60 до +125оС. Производятся в бескорпусном исполнении с гибкими контактами. Применяется в качестве элементов составных интегральных чипов, микрочипов, блоков и аппаратуры, создающих герметичность и защищенность от влияния высокого уровня влажности, солей пыли, плесени, изморози и водяных осадков и перепадов давления. Тип прибора кодом указывается желтой точкой на крышке транзистора. Климатическое исполнение УХЛ и соответствует техническим условиям 2) аА0.339.063ТУ.
Ссылки на технические материалы
Знак завода изготовителя

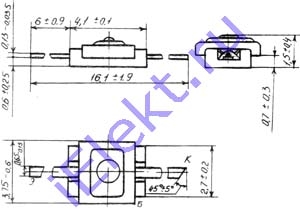

Схема расположения и назначение выводов
Кодовая маркировка желтой точкой на крышке.
Вес не превышает 0,15g.
Основные электро параметры при t=25+-10 градусов Цельсия

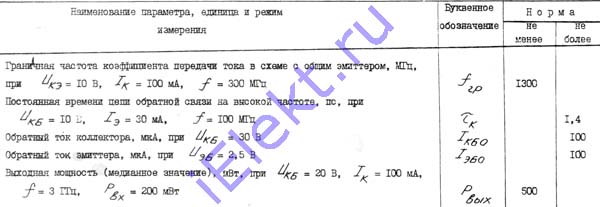

Таблица основных электро параметров:
Название параметра 2Т637А-2, единица замера, режим замера, тип транзистора |
Буквой обознач. |
Допуск |
больше |
меньше |
Граничная частота КП тока в схеме с общим эмиттером, MHz, при Uкэ=10V, Iк=100mA, f=300MHz |
fгр |
1300 |
|
Константа времени цепи обратной связи на ВЧ, ps, при Uкб=10V, Iэ=30mA, f=100MHz |
tк |
|
1,4 |
Инверсный ток коллектора, uA при Uкб=30V |
Iкбо |
|
100 |
Инверсный ток эмиттера, uA при Uэб=2,5V |
Iэбо |
|
100 |
Мощность на выходе (медианное значение), mW, при Uкб=20V, Iк=100mA, f=3GHz, Pвх=200mW |
Pвых |
500 |
|
Предельные 2Т637А-2 параметры
©
