2Т647А транзистора бескорпусного:
2Т647А-2 — транзисторы полупроводниковые биполярные NPN типа, назначены для использования в РЭА широкого спектра назначения в усиливающих и генерирующих устройствах в частотном дапозоне от 1 до 10GHz в схеме с объединенной базой при Uпит=15V, в качестве элементов составных интегральных чипов, микрочипов, блоков и аппаратуры, создающих герметичность и защищенность транзисторов от влияния высокого уровня влажности, солей пыли, плесени, изморози и водяных осадков и перепадов давления. Исполнение в металлокерамическом корпусе. Маркировка транзисторов две красные точки на керамической части корпуса. Климатическое исполнение транзистора УХЛ и соответствуют 2) техусловиям аА 0.33 9.165ТУ.Ссылки на технические материалы
| карта | фото | схема контактов |
| значение контактов | параметры | предельные параметры |
| эксплуатация | ||
Эмблема завода изготовителя.

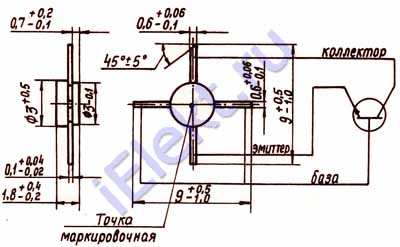

Назначение контактов
Маркировка две точки краного цвета.
Основные электрические параметры при t=25+-10 градусов Цельсия
| Наименование параметра, режим измерения, единица измерения | Буквенное обозначение | Норма | |
| больше | меньше | ||
| Обратный ток коллектора, (Uкб=18V, Tокр=+-(25+-10)oC), mA | Iкбо | 1 | |
| Обратный ток эмиттера, (Uэб=2V), mA | Iэбо | 0,2 | |
| Выходная мощность (медианное значение) (Uкб=15V, Iк=60mA, Рвх=100mW), W | Ме(Рвых) | 0,2 | |
| Фаза коэффициента передачи тока в схеме с общей базой на высокой частоте (F=1GHz, Uкб=5V, Iк=35mA), градус | arg(h 21б) | 16 | |
| Модуль коэффициента обратной передачи напряжения в схеме с общей базой (Uкб=5V, Iк=35mA, F=100MHz) | |S 12б| | 1,6*10^(-3) | |
Предельные 2Т647А-2 параметры
