2Т679А-2, Транзистор биполярный

2Т679А транзистора кремниевого:

2Т679А-2 — транзистор биполярный артикул согласно ГОСТ
транзисторы полупроводниковые биполярные используются в радиоэлектронной аппаратуре в широком спектре применения и назначение в переключающих схемах. Триоды PNP биполярные переключающие мощностью до 1,5W и максимальной частотой свыше 200MHz. Рабочий температурный диапазон от -60 до +125оС. Производятся в бескорпусном исполнении без кристаллодержателя с гибкими выводами и защитным покрытием. Применяется в качестве элементов составных интегральных чипов, микрочипов, блоков и аппаратуры, создающих герметичность и защищенность от влияния высокого уровня влажности, солей пыли, плесени, изморози и водяных осадков и перепадов давления. Марка прибора указывается на таре транзистора. Климатическое исполнение УХЛ и соответствует техническим условиям: 2) аА0.339.620ТУ; 3) аА0.339.620ТУ и РМ11091.926.

Ссылки на технические материалы

ссылки на 2Т679А-2 дополнительный материал:

карта	фото	схема выводов
значение выводов	параметры	предельные параметры
эксплуатация	PDF

Знак завода изготовителя

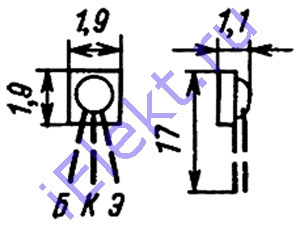

Схема расположения и назначение выводов

Вес не превышает 0,02g.

Основные электро параметры при t=25+-10 градусов Цельсия

Таблица основных электро параметров:

Название параметра, единица замера, режим замера, тип транзистора	Обозначение буквой	Допуск
		2Т679А-2		2Т679Б-2
		больше	меньше	больше	меньше
Предельный константный ампераж коллектора транзистора, A	IК max	-	0,5	-	0,5
Предельный импульсный ампераж коллектора транзистора, A	IК. И. max	-	1	-	1
Предельный вольтаж коллектор/эмиттер при заданном Iк и Rбэ, V	UКЭR max	-	50	-	25
Предельный вольтаж коллектор/база при заданном Iк и Iэ=0, V	UКБ0 max	-	50	-	25
Предельный константный вольтаж эмиттер/база при Iк=0, V	UЭБ0 max	-	3	-	3
Предельный константный мощность, рассеивающаяся на коллекторе транзистора, W	РК max	-	1,5	-	1,5
Статический КП тока	h21Э	20	80	20	80
Вольтаж насыщения коллектор/эмиттер, V	UКЭ нас.	-	0,8	-	0,8
Инверсный ампераж коллектора, mA	IКБО	-	1	-	1
Граничная частота КП тока, MHz	f гр	200	-	200	-
Емкость коллекторного перехода, pF	СК	-	30	-	30

Предельные 2Т679А-2 параметры
