2Т826А транзистора кремниевого:

2Т826А — транзистор биполярный артикул согласно ГОСТ
транзисторы кремний меза-планарные NPN типа переключающие используются в радиоэлектронной аппаратуре в широком спектре применения и назначены для применения в линейных и ключевых схемах. Производятся в металлостеклянном корпусе. Марка триода наносится на металлической части корпуса. Вес не превышает 20g. Климатическое исполнение УХЛ и соответствует ТУ: 2) аА0.339.058ТУ; 1) ГОСТ 11630-70 и аА0.336.301ТУ.

Ссылки на технические материалы

ссылки на 2Т826А дополнительный материал:
карта фото схема выводов
значение выводов параметры предельные параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя

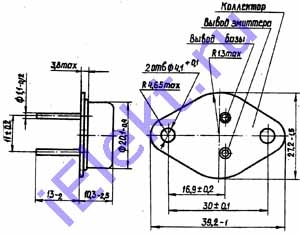

Расположения контактов схематическое и назначение контактов

расположение и назначение выводов, габаритные размеры.

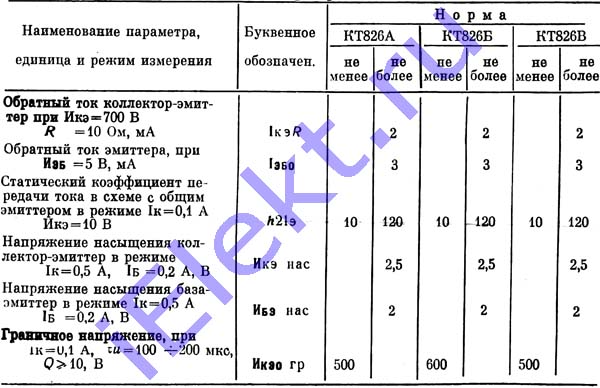

Основные электрические параметры при t=25+-10 градусов Цельсия

таблица основных электрических параметров:
Наименование параметра, режим замера, единица замера Буквенное обозначение Допуск
2Т826А 2Т826Б 2Т826В
больше меньше больше меньше больше меньше
Инверсный ток коллектор-эмиттер, при Uкэ=700V, R=10Om, mA IкэR   2   2   2
Инверсный ток эмиттера, при Uэб=5V, mA Iэбо   3   3   3
Граничное вольтаж, при Iк=0,1A, tu=100-200us, Q>=100V, V Uкэо гр 500   600   500
Статический КП тока в схеме с общим эмиттером в режиме Uкэ=10V, Iк=0,1A h21э 10 120 10 120 10 120
Вольтаж насыщения база-эмиттер в режиме Iк=0,5A, Iб=0,2A, V Uбэ нас   2   2   2
Вольтаж насыщения коллектор-эмиттер в режиме Iк=0,5A, Iб=0,2A, V Uкэ нас   2,5   2,5   2,5

Предельные 2Т826А параметры
