2Т847А, Транзистор биполярный

для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара: ЗАКАЗАТЬ.

Вернуться на "главную" страницу сайта ГЛАВНАЯ.

Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел КОНТАКТЫ.



2Т847А транзистора кремниевого:

2Т847А — транзистор биполярный артикул согласно ГОСТ
транзисторы кремний мезапланарные NPN-типа переключающие используются в радиоэлектронной аппаратуре в широком спектре применения и назначены для применения в источниках вторичного электропитания. Производятся в металлостеклянном корпусе. Марка триода наносится на металлической части корпуса. Вес не превышает 20g. Климатическое исполнение УХЛ и соответствует ТУ: 2) аА0.339.361ТУ.

Ссылки на технические материалы

ссылки на 2Т847А дополнительный материал:
карта фото схема выводов
значение выводов параметры предельные параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя знак завода изготовителя

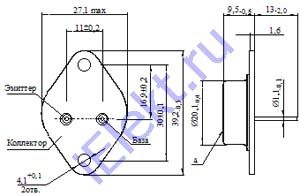

Расположения контактов схематическое и назначение контактов

расположение и назначение выводов, габаритные размеры.

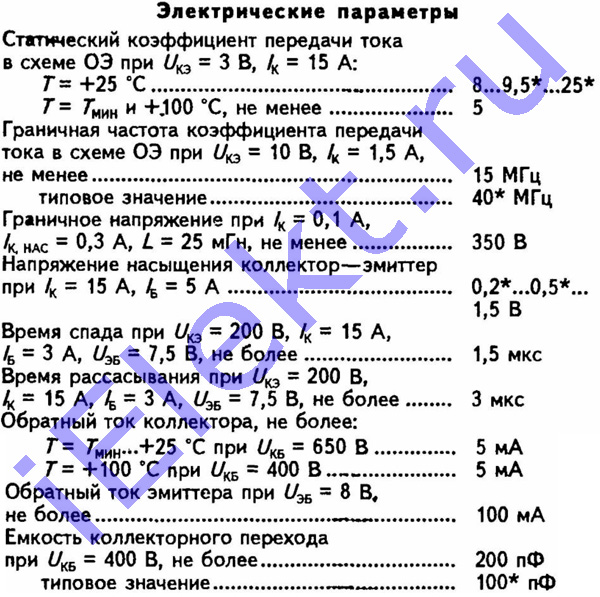

Основные электрические параметры при t=25+-10 градусов Цельсия

таблица основных 2Т847А электрических параметров:
Наименование параметра, режим замера, единица замера Допуск
больше меньше
Статический КП тока в схеме ОЭ при Uкэ=3V, Iк=15A: Т=+25oС 25
Т=Tмин и +100oС 5
Граничная частота КП тока в схеме ОЭ, MHz, при Uкэ=10V, Iк=1,5A 15
типовое значение 40
Граничное напряжение, V, при Iк=0,1A, Iк.нас=0,3A, L=25MHn 350
Uнас коллектор/эмиттер, V, при Iк=15A, Iб=5A   1,5
Время спада, us, при Uкэ=200V, Iк=15A, Iб=3A, Uэб=7,5V   3
Обратный ток коллектора, mA: T=Tмин...+25 при Uкб=650V   5
Т=+100oC при Uкб=400V   5
Обратный ток эмиттера, mA, при Uэб=8V   100
Емкость коллекторного перехода, pF, при Uкб=400V   200
типовое значение   100

Предельные 2Т847А параметры
