2Т903Б транзистора кремниевого:

2Т903Б — транзистор биполярный артикул согласно ГОСТ
транзисторы кремний мезапланарные NPN-типа генераторные используются в радиоэлектронной аппаратуре в широком спектре применения и назначены для применения в усилителях мощности и автогенераторах. Производятся в металлостеклянном корпусе. Марка триода наносится на металлической части корпуса. Вес не превышает 24g. Климатическое исполнение УХЛ и соответствует ТУ: 2) И93.365.004ТУ.

Ссылки на технические материалы

ссылки на 2Т903Б дополнительный материал:
карта фото схема выводов
значение выводов параметры предельные параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя

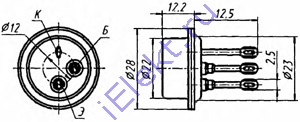

Расположения контактов схематическое и назначение контактов

расположение и назначение выводов, габаритные размеры.

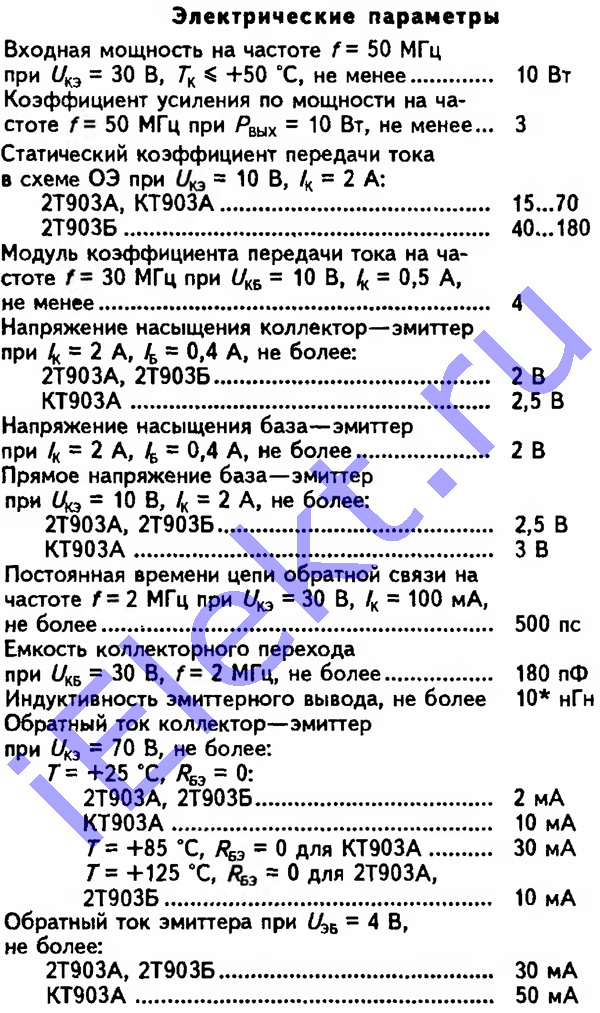

Основные электрические параметры при t=25+-10 градусов Цельсия

таблица основных электрических параметров:
Наименование параметра, режим замера, единица замера Допуск
2Т903А 2Т903Б
больше меньше больше меньше
Входная мощность на частоте f=50MHz, W, при Uкэ=30V, Tк<=+50oС 10   10
КУ по мощности на частоте f=50MHz при Pвых=10W 3   3
Статический КП тока в схеме ОЭ при Uкэ=10V, Iк=2A 15 70 40 180
Модуль КП тока на частоте f=30MHz при Uкб=10V, Iк=0,5A 4   4
Вольтаж насыщения коллектор-эмиттер, V, при Iк=2A, Iб=0,4A   2   2
Вольтаж насыщения база-эмиттер, V, при Iк=2A, Iб=0,4A   2   2
Прямовключенный вольтаж база-эмиттер, V, при Uкэ=10V, Iк=2A   2,5   2,5
Постоянная времени цепи ОС на частоте f=2MHz, ps, при Uкэ=30V, Iк=100mA   500   500
Емкость коллекторного перехода, pF, при Uкб=30V, f=2MHz   180   180
Индуктивность эмиттерного вывода, nHn   10   10
Инверсный ток коллектор-эмиттер, mA, при Uкэ=70V: Т=+25oС, Rбэ=0   2   2
Т=+125oС, Rбэ=0   10   10
Инверсный ток эмиттера, mA, при Uэб=4V   30   30

Предельные 2Т903Б параметры
