2Т9105АС транзистора кремниевого:
2Т9105АС — транзисторная сборка биполярный артикул согласно ГОСТтранзисторы полупроводниковые биполярные используются в радиоэлектронной аппаратуре в широком спектре применения и назначение их для построения двухтактных широкополосных усилителей мощности. Триоды полупроводниковые эпитаксиально-планарные NPN генераторные. Рабочий температурный диапазон от -60 до +125оС. Производятся в керамометаллическом корпусе с плоскими контактами. Наименование прибора обозначается на керамической части корпуса. Вес триода не превышает 10g. Климатическое исполнение УХЛ и соответствует 2) техническим условиям аА0.339.529ТУ.
Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя

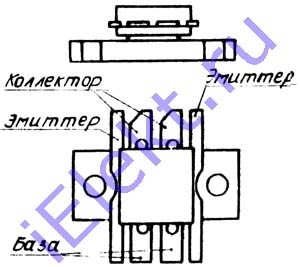

Схема расположения и назначение выводов
Основные электро параметры при t=25+-10 градусов Цельсия
| Название параметра, режим замера, единица замера | Обозначение буквой | Допуск | |
| больше | меньше | ||
| Мощьность на выходе, W, (Uпит=28V, f=500MHz, Pвх<33.3W, tкорп<+40oC) | Pвых | 100 | |
| Коэффициент усиления по мощности, раз, (Uпит=28V, f=500MHz, Pвых=100W, tкорп<+40oC) | Kур | 3 | |
| КПД коллектора, %, (Uпит=28V, f=500MHz, Pвых=100W, tкорп<+40oC) | nк | 50 | |
| Модуль КП тока на высокой частоте (Uкэ=10V, Iк=5A, f=300MHz) | /h21э/ | 2,2 | |
| Обратный ток коллектор-эмиттер, mA, (Uкэ=50V, Rэб=10Om) | IкэR | 120 | |
| Обратный ток эмиттера, mA, (Uэб=4V) | Iэбо | 60 | |
| Емкость коллекторного перехода, pF (Uкб=28V, f=30MHz) | Cк | 240 | |
| Разность коллекторных токов транзисторов в сборке, A, (Uпит=28V, f=500MHz, Pвых=100W, tкорп<+40oC) | ^Iк | 1 | |
Предельные 2Т9105АС параметры
