2Т931А транзистора кремниевого:

2Т931А — транзистор биполярный артикул согласно ГОСТ
транзисторы кремний эпитаксиально-планарные NPN-типа генераторные используются в радиоэлектронной аппаратуре в широком спектре применения и назначены для применения в усиливающих мощность, умножающих частоты и автогенерирующих схемах 50...200MHz и питающем напряжении 28V. Внутри корпуса имеется согласующее LC-звено. Производятся в керамометаллическом корпусе. Марка триода наносится на керамической части корпуса. Вес не превышает 7g. Климатическое исполнение УХЛ и соответствует ТУ: 2) аА0.339.037ТУ.

Ссылки на технические материалы

ссылки на 2Т931А дополнительный материал:
карта фото схема выводов
значение выводов параметры предельные параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя

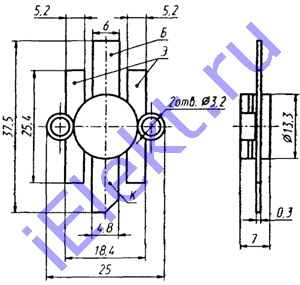

Расположения контактов схематическое и назначение контактов

расположение и назначение выводов, габаритные размеры.

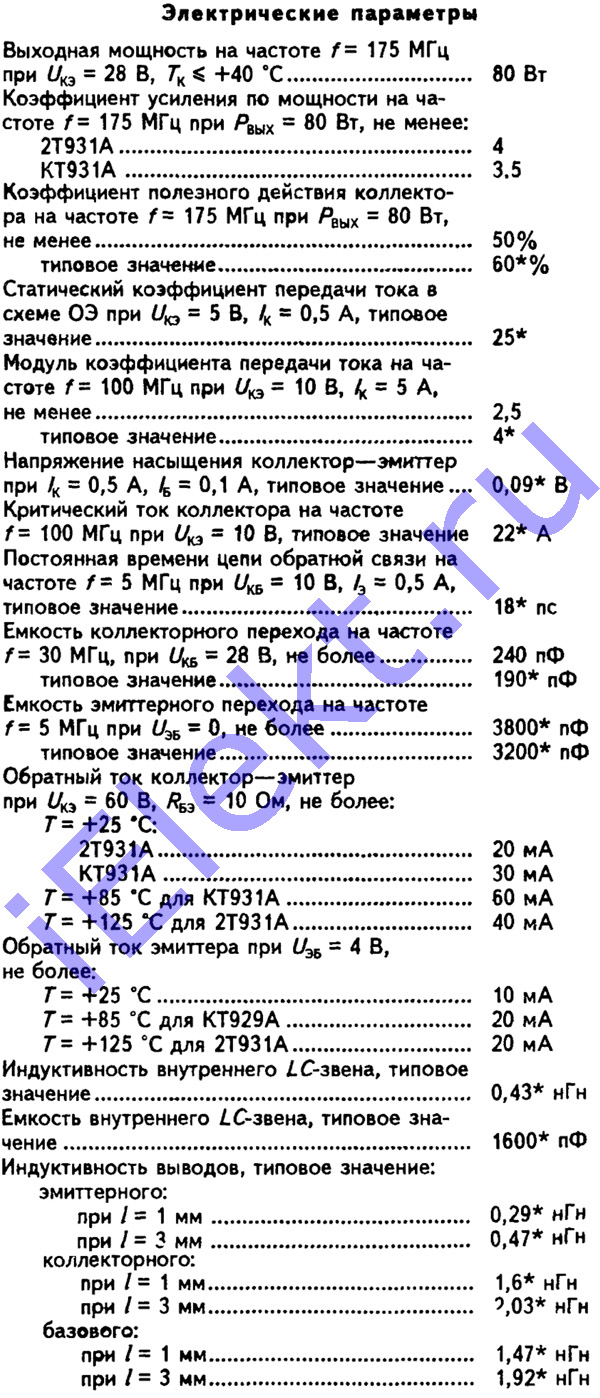

Основные электрические параметры при t=25+-10 градусов Цельсия

таблица 2Т931А основных электрических параметров:
Наименование параметра, режим замера, единица замера Допуск
больше меньше
Выходная мощность на частоте f=175MHz, W, при Uкэ=28V, Тк=+40oС 80
КУ по мощности на частоте f=175MHz: Рвых=80W 4
КПД коллектора на частоте f=175MHz, %: Рвых=80W 50
Статический КП тока в схеме ОЭ при Uкэ=5V, Iк=0,5A 25
Модуль КП тока на частоте f=100MHz при Uкэ=10V,: Iк=5A 2,5
Напряжение насыщения коллектор-эмиттер, V, при Iк=0,5A, Iб=0,1A   0,09
Критический ток на частоте f=100MHz, A, при Uкэ=10V   22
Постоянная времени цепи ОС на частоте f=5MHz, ps, при Uкб=10V, Iэ=0,5A,   18
Емкость коллекторного перех. на частоте f=30MHz, pF, при Uкб=28V   240
Емкость эмиттерного перех. на частоте f=5MHz, pF, при Uэб=0   3800
Обратный ток коллектор-эмиттер, mA, при Uкэ=60V, Rбэ=10Om: T=+25oС   20
Обратный ток эмиттера, mA, при Uэб=4V: Т=+25oС   10
Индуктивность внутреннего LC-звена, nH   0,43
Емкость внутреннего LC-звена, pF   1600
Индуктивность выводов, nH: эмиттерного: при l=1mm   0,29
при l=3mm   0,47
коллекторного: при l=1mm   1,6
при l=3mm   2,03
базового: при l=1mm   1,47
при l=3mm   1,92

Предельные 2Т931А параметры
