2Т933А, Транзистор биполярный
для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара:
.Вернуться на "главную" страницу сайта
. Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел
.
2Т933А транзистора кремниевого:
2Т933А — биполярный транзистор артикул согласно ГОСТтранзисторы кремний эпитаксиальнопланарные системы PNP усиливающие линейные назначение для использования в усиливающих мощность, умножающих частоты и автогенерирующих в сверх высоко частотном диапазоне. Транзисторы биполярные полупроводниковые используются в РЭА в широком спектре использования в металлическом корпусе с изоляторами. Обозначение типа транзисторов приводится на металлической части корпуса. Климатическое исполнение УХЛ и соответствует техническим условиям 2) аА0.339.087 ТУ.
Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | габариты | параметры |
| эксплуатация | ||
Знак завода изготовителя

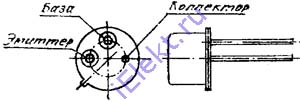

Расположения выводов схематическое, назначение выводов, габаритные размеры, маркировка
Вес не превышает 1,5g.

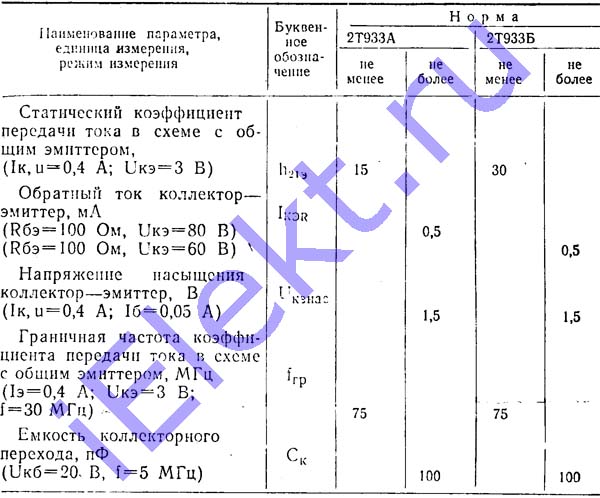

Основные электрические параметры при t=25+-10 градусов Цельсия
| Наименование параметра (режим измерения), единица измерения | Буквенное обозначение | Допуск | |||
| 2Т933А | 2Т933Б | ||||
| больше | меньше | больше | меньше | ||
| Статический КП тока в схеме с общим эмиттером, (Iки=0,4A, U кэ=3V) | h21э | 15 | 30 | ||
| Инверсный ток коллектор-эмиттер, mA: (U кэ=80V, Rбэ=100Om) | I кэR | 0,5 | |||
| (U кэ=60V, Rбэ=100Om) | 0,5 | ||||
| Вольтаж насыщения коллектор-эмиттер, V (Iки=0,4A, Iб=0,05A) | Uкэ нас | 1,5 | 1,5 | ||
| Пограничная частота КП в схеме с общим эмиттером, MHz (Iэ=0,4A, Uкэ=3V, f=30MHz) | fгр | 75 | 75 | ||
| Емкость коллекторного перехода, pF (Uкб=20V, f=5MHz) | Cк | 100 | 100 | ||
Предельные 2Т933А параметры
