2Т939А, Транзистор биполярный
для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара:
.Вернуться на "главную" страницу сайта
. Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел
.
2Т939А транзистора кремниевого:
2Т939А — биполярный транзистор артикул согласно ГОСТтранзисторы кремний эпитаксиальнопланарные системы NPN усиливающие назначение для использования в усиливающих мощность, умножающих частоты и автогенерирующих в сверх высоко частотном диапазоне. Транзисторы биполярные полупроводниковые используются в РЭА в широком спектре использования в металлокерамическом корпусе с гибкими плоскими выводами. Обозначение типа транзисторов приводится на керамической части корпуса. Климатическое исполнение УХЛ и соответствует техническим условиям 2) аА0.339.150ТУ.
Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | габариты | параметры |
| эксплуатация | ||
Знак завода изготовителя

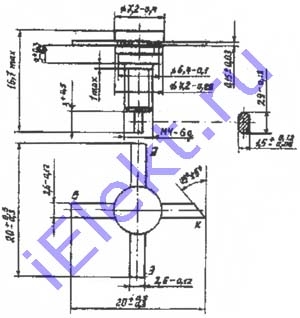

Расположения выводов схематическое, назначение выводов, габаритные размеры, маркировка
Вес не превышает 2g.

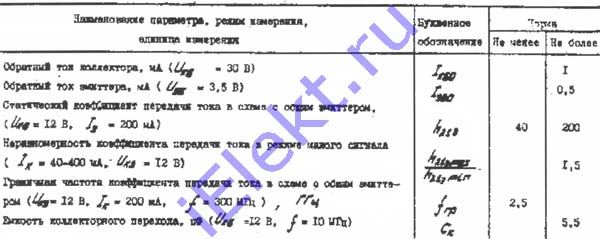

Основные электрические параметры при t=25+-10 градусов Цельсия
| Наименование параметра 2Т939А (режим измерения), единица измерения | Буквенное обозначение | Допуск | |
| больше | меньше | ||
| Инверсный ток коллектора, mA: (U кб=30V) | I кбо | 1 | |
| Инверсный ток эмиттера, mA: (U эб=3,5V) | I эбо | 0,5 | |
| Статический КП тока в схеме с общим эмиттером, (Uкб=12V, I э=200mA) | h21э | 40 | 200 |
| Неравномерность КП тока в режиме малого сигнала (Iк=40-400mA, Uкэ=10V) | 1,5 | ||
| Пограничная частота КП в схеме с общим эмиттером, GHz (Iк=200mA, Uкэ=12V, f=300MHz) | fгр | 2,5 | |
| Емкость коллекторного перехода, pF (Uкб=12V, f=10MHz) | Cк | 5,5 | |
Предельные 2Т939А параметры
