2Т942А, Транзистор биполярный

для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара: ЗАКАЗАТЬ.

Вернуться на "главную" страницу сайта ГЛАВНАЯ.

Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел КОНТАКТЫ.



2Т942А транзистора кремниевого:

2Т942А — биполярный транзистор артикул согласно ГОСТ
транзисторы кремний эпитаксиальнопланарные системы NPN генерирующие назначение для использования в усиливающих мощность, умножающих частоты и автогенерирующих в сверх высоко частотном диапазоне 0,7-2,4GHz в схемах с общей базой. Транзисторы биполярные полупроводниковые используются в РЭА в широком спектре использования. Маркируется триоды условнобуквенным способом: для 942А - А (в прямоугольнике); для 942Б - Б (в прямоугольнике). Обозначение типа транзисторов приводится на верхней металлической части корпуса. Климатическое исполнение УХЛ, чувствительны к статическому электричеству и соответствует 2) ГОСТ В 22468-77 и частным техническим условиям аА0.339.098 ТУ.

Ссылки на технические материалы

ссылки на 2Т942А дополнительный материал:
карта фото схема выводов
значение выводов габариты параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя

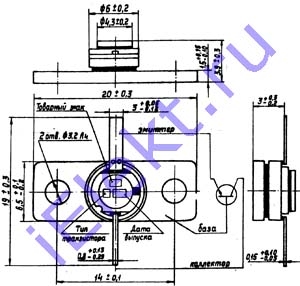

Расположения выводов схематическое, назначение выводов, габаритные размеры, маркировка

назначение выводов, габариты, маркировка.
Вес не превышает 2g.

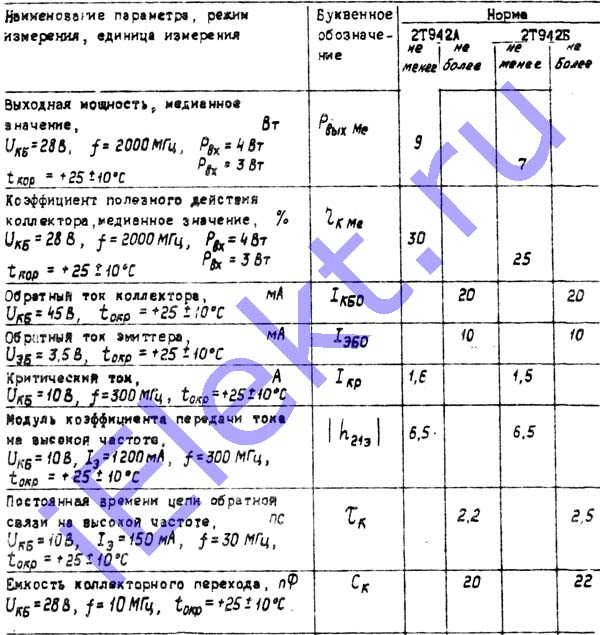

Основные электрические параметры при t=25+-10 градусов Цельсия

основные электрические параметры:
Наименование параметра (режим измерения), единица измерения Буквенное обозначение Допуск
2Т942А 2Т942Б
больше меньше больше меньше
Выходная мощность (медианное значение), W (Uк/б=28V, f=2000MHz, t кор=+25+-10оС): Pвх=4W P вых.Ме 9
Pвх=3W     7
Коэффициент полезного действия коллектора (медианное значение), % (Uк/б=28V, f=2000MHz, t кор=+25+-10оС): Pвх=4W n к.Ме 30
Pвх=3W     25
Обратный ток коллектора, mA (U кб=45V, t кор=+25+-10оС) I кбо   20   20
Обратный ток эмиттера, mA (U эб=3,5V, t кор=+25+-10оС) I эбо   10   10
Модуль КП тока на высоких частотах (f=300MHz, Uк/б=10V, Iэ=1200mA, t кор=+25+-10оС) |h 21э| 6,5   6,5
Критический ток, А (Uк/б=10V, f=300MHz, t кор=+25+-10оС) I кр 1,6   1,5
Постоянная времени цепи обратной связи на высокой частоте, ps (Uк/б=10V, Iэ=150mA, f=30MHz, t кор=+25+-10оС) t к   2,2   2,5
Емк. коллекторного перехода, pF (Uк/б=28V, f=10MHz, t кор=+25+-10оС)   20   22

Предельные 2Т942А параметры
