2Т950Б транзистора кремниевого:
2Т950Б — биполярный транзистор артикул согласно ГОСТтранзисторы кремний эпитаксиальнопланарные системы NPN усиливающие линейные назначение для использования в широко-полосных усилителях мощностей на частотах 2Т...А с 30 по 80MHz, 2Т950Б на частотах с 1,5 по 30MHz при напряжении питающем 28V. Транзисторы биполярные полупроводниковые используются в РЭА в широком спектре использования. Транзисторы выполнены в керамометалическом корпусе. Модель прибора, знак завода и дата выпуска наносится на верхней керамической части корпуса. Климатическое исполнение УХЛ, чувствительны к статическому электричеству и соответствует 2) техническим условиям аА0.339.080 ТУ.
Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | габариты | параметры |
| эксплуатация | ||
Знак завода изготовителя

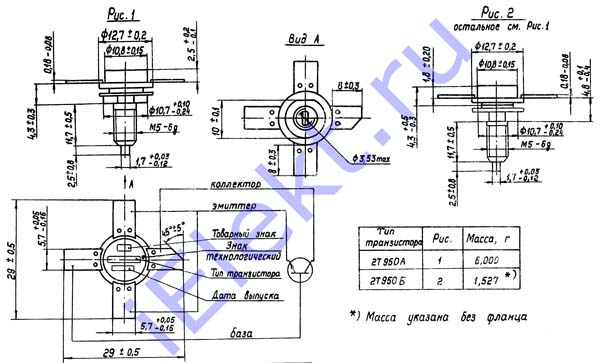

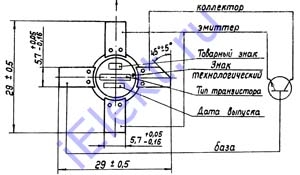

Расположения выводов схематическое, назначение выводов, габаритные размеры, маркировка

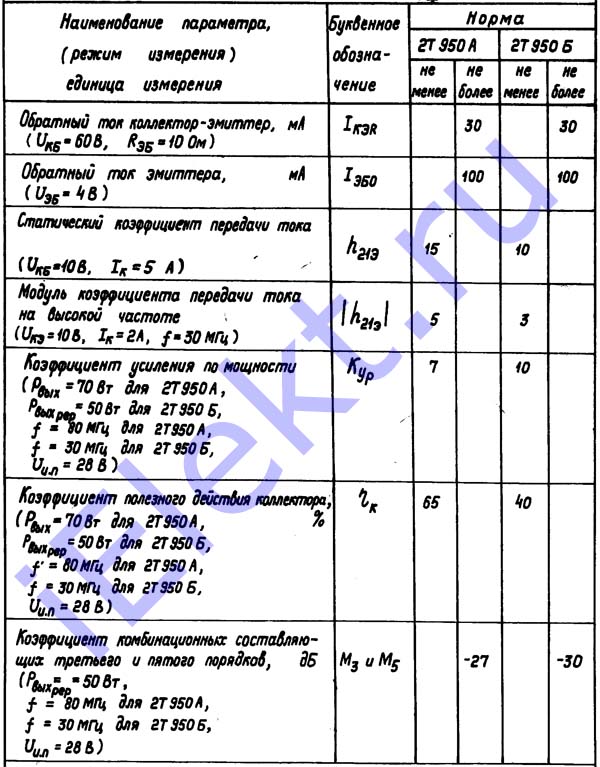

Основные электро параметры при t=25+-10 градусов Цельсия
| Наименование параметра (режим замера), единица замера | Обозначение буквой | Допуск | |||
| 2Т...А | 2Т950Б | ||||
| больше | меньше | больше | меньше | ||
| Инверсный ток коллектор-эмиттер, mA (U кб=60V, Rэб=10Om) | I кэR | 30 | 30 | ||
| Инверсный ток эмиттера, mA (U эб=4V) | I эбо | 100 | 100 | ||
| Статический КП тока (Uкб=10V, Iк=5A) | h 21э | 15 | 10 | ||
| Модуль КП тока на высших частотах (f=30MHz, Uкэ=10V, Iк=2A) | |h 21э| | 5 | 3 | ||
| КУ по мощности (Pвых=70W и f=80MHz для 2Т...А, Pвых рер=50W и f=30MHz для 2Т950Б, Uип=28V) | Kур | 7 | 10 | ||
| Коэффициент полезного действия коллектора, % (Pвых=70W и f=80MHz для 2Т...А, Pвых рер=50W и f=30MHz для 2Т950Б, Uип=28V) | n к | 65 | 40 | ||
| Коэффициент комбинационных составляющих третьего и пятого порядков, dB (f=80MHz для 2Т...А, f=30MHz для 2Т950Б, Uип=28V, Pвых рер=50W) | M3 и M5 | -27 | -30 | ||
