2Т951В транзистора кремниевого:

2Т951В — биполярный транзистор артикул согласно ГОСТ
транзисторы кремний эпитаксиальнопланарные системы NPN усиливающие линейные назначение для использования в широко-полосных усилителях мощностей на частотах 2Т...А и 2Т951В с 30 по 80MHz, 2Т...Б на частотах с 1,5 по 30MHz при напряжении питающем 28V. Транзисторы биполярные полупроводниковые используются в РЭА в широком спектре использования. Транзисторы выполнены в керамометалическом корпусе. Модель прибора, знак завода и дата выпуска наносится на верхней керамической части корпуса. Климатическое исполнение УХЛ, чувствительны к статическому электричеству и соответствует 2) техническим условиям аА0.339.081 ТУ.

Ссылки на технические материалы

ссылки на дополнительный материал:
карта фото схема выводов
значение выводов габариты параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя

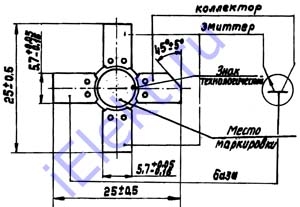

Расположения выводов схематическое, назначение выводов, габаритные размеры, маркировка

назначение выводов, габариты, маркировка.

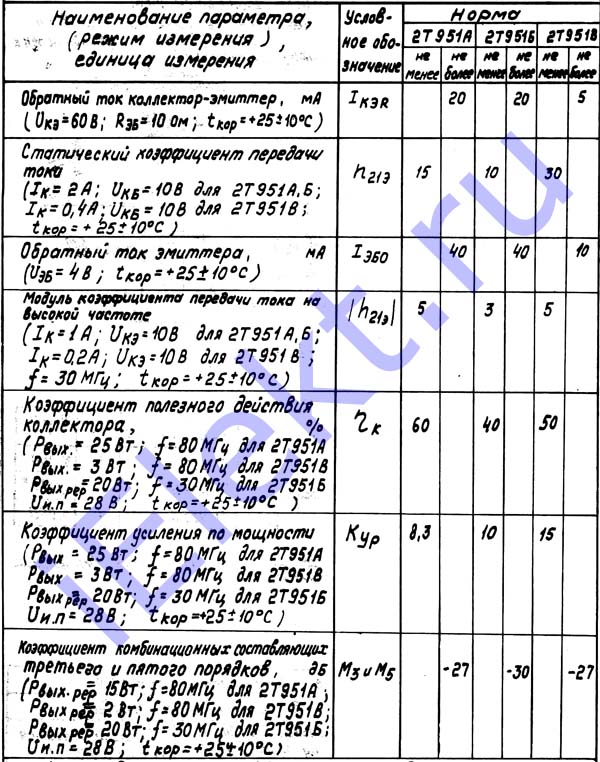

Основные электро параметры при t=25+-10 градусов Цельсия

основные электро параметры:
Наименование параметра (режим замера), единица замера Обозначение буквой Допуск
2Т...А 2Т...Б 2Т951В
больше меньше больше меньше больше меньше
Инверсный ток коллектор-эмиттер, mA
(U кэ=60V, Rэб=10Om, tкор=+25+-10оС)
I кэR   20   20   5
Инверсный ток эмиттера, mA
(U эб=4V, tкор=+25+-10оС)
I эбо   40   40   10
Статический КП тока
(Uкб=10V и Iк=2A для 2Т...А, 2Т...Б;
Uкб=10V и Iк=0,4A для 2Т951В;
tкор=+25+-10оС)
h 21э 15   10   30
Модуль КП тока на высших частотах
(Uкэ=10V и Iк=1A для 2Т...А, 2Т...Б;
Uкэ=10V и Iк=0,2A для 2Т951В,
tкор=+25+-10оС, f=30MHz)
|h 21э| 5   3   5
КУ по мощности
(Pвых=25W и f=80MHz для 2Т...А,
Pвых=3W и f=80MHz для 2Т951В,
Pвых рер=20W и f=30MHz для 2Т...Б,
Uип=28V, tкор=+25+-10оС)
Kур 8,3   10   15
Коэффициент полезного действия коллектора, %
(Pвых=25W и f=80MHz для 2Т...А,
Pвых=3W и f=80MHz для 2Т951В,
Pвых рер=20W и f=30MHz для 2Т...Б,
Uип=28V, tкор=+25+-10оС)
n к 60   40   50
Коэффициент комбинационных составляющих третьего и пятого порядков, dB
(Pвых рер=15W и f=80MHz для 2Т...А,
Pвых рер=2W и f=80MHz для 2Т951В,
Pвых рер=20W и f=30MHz для 2Т...Б,
Uип=28V, tкор=+25+-10оС)
M3 и M5   -27   -30
