2Т970А, Транзистор биполярный

для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара: ЗАКАЗАТЬ.

Вернуться на "главную" страницу сайта ГЛАВНАЯ.

Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел КОНТАКТЫ.



2Т970А транзистора кремниевого:

2Т970А — транзистор биполярный артикул согласно ГОСТ
транзисторы кремний эпитаксиально-планарные NPN-типа генераторные используются в радиоэлектронной аппаратуре в широком спектре применения и назначены для применения в усиливающих мощность, умножающих частоты и автогенерирующих схемах 100...400MHz и питающем напряжении 28V. Внутри корпуса имеется двухзвенная LC-цепь.Производятся в керамометаллическом корпусе КТ-56. Марка триода наносится на керамической части корпуса. Вес не превышает 9g. Климатическое исполнение УХЛ и соответствует ТУ: 2) аА0.339.269ТУ.

Ссылки на технические материалы

ссылки на 2Т970А дополнительный материал:
карта фото схема выводов
значение выводов параметры предельные параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя

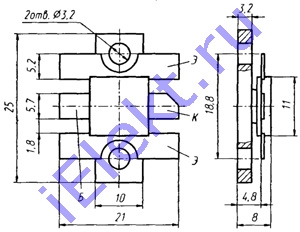

Расположения контактов схематическое и назначение контактов

расположение и назначение выводов, габаритные размеры.

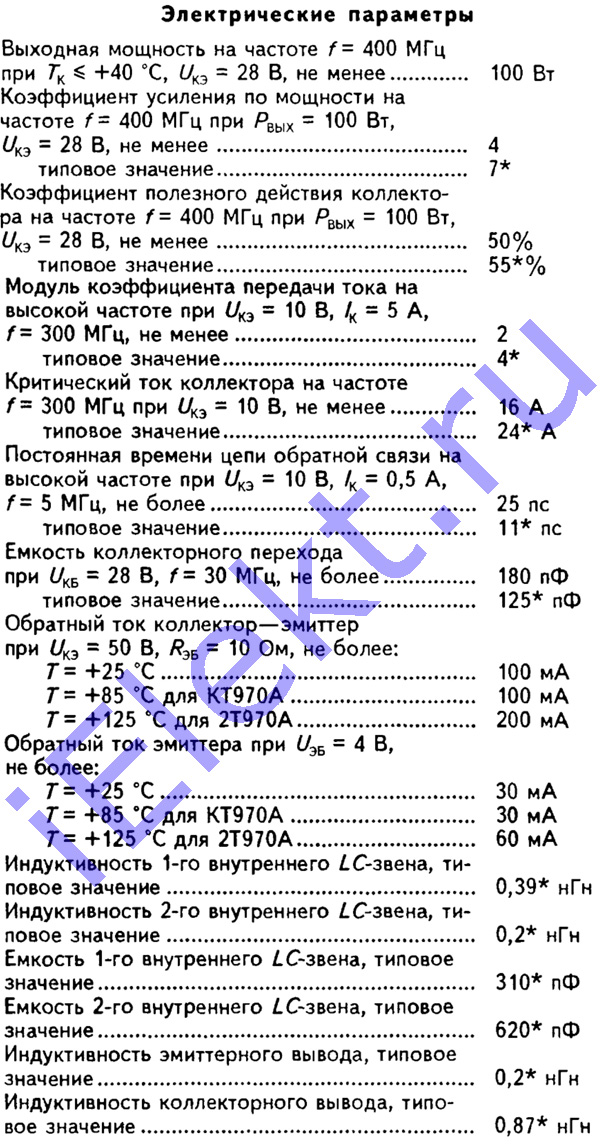

Основные электрические параметры при t=25+-10 градусов Цельсия

таблица 2Т970А основных электрических параметров:
Наименование параметра, режим замера, единица замера Допуск
больше меньше
Выходная мощность на частоте f=400MHz, W, при Uкэ=28V, Тк=+40oС 100
КУ по мощности на частоте f=400MHz: Рвых=100W, Uкэ=28V 4
КПД коллектора на частоте f=400MHz, %: Рвых=100W, Uкэ=28V 50
Модуль КП тока на высокой частоте f=300MHz при Uкэ=10V, Iк=5A 2
Критический ток коллектора на частоте f=300MHz, A, при Uкэ=10V 16
Постоянная времени цепи ОС на высокой частоте, ps, при Uкэ=10V, Iк=0,5A, f=5MHz   25
Емкость коллекторного перех., pF, при Uкб=28V, f=30MHz   180
Обратный ток коллектор-эмиттер, mA, при Uкэ=50V, Rэб=10Om: T=+25oC   100
T=+125oC   200
Обратный ток эмиттера, mA, при Uэб=4V: T=+25oC   30
T=+125oC   60
Индуктивность 1-го внутреннего LC-звена, nH   0,39
Индуктивность 2-го внутреннего LC-звена, nH   0,2
Емкость 1-го внутреннего LC-звена, pF   310
Емкость 2-го внутреннего LC-звена, pF   620
Индуктивность эмиттерного вывода, nH   0,2
Индуктивность коллекторного вывода, nH   0,87

Предельные 2Т970А параметры
