2Т974В транзистора кремниевого:

2Т974В — биполярный транзистор артикул согласно ГОСТ
транзисторы кремний эпитаксиальнопланарные системы PNP универсальные назначение для использования в усиливающих мощность, умножающих частоты и автогенерирующих в сверх высоко частотном диапазоне. Транзисторы биполярные полупроводниковые используются в РЭА в широком спектре использования. Обозначение типа транзисторов приводится на металлической части корпуса. Климатическое исполнение УХЛ, чувствительны к статическому электричеству и соответствует 2) техническим условиям аА0.339.287 ТУ.

Ссылки на технические материалы

ссылки на 2Т974В дополнительный материал:
карта фото схема выводов
значение выводов габариты параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя

Расположения выводов схематическое, назначение выводов, габаритные размеры, маркировка

назначение выводов, габариты, маркировка.
Вес не превышает 1,5g.

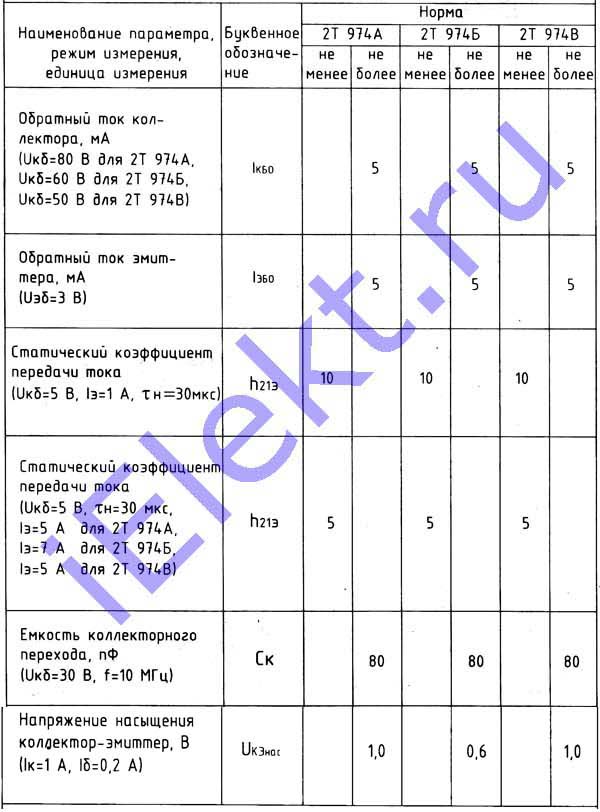

Основные электрические параметры при t=25+-10 градусов Цельсия

основные электрические параметры:
Наименование параметра (режим измерения), единица измерения Буквенное обозначение Допуск
2Т974А 2Т974Б 2Т974В
больше меньше больше меньше больше меньше
Инверсный ток коллектора, mA, при: (U кб=80V) I кбо   5
(U кб=60V)       5
(U кб=50V)           5
Инверсный ток эмиттера, mA (U эб=3V) I эбо   5   5   5
Статический коэффициент передачи тока (Iэ=1A, U кб=5V, tн=30us) h21э 10   10   10
Статический коэффициент передачи тока (U кб=5V, tн=30us), при Iэ=5A h21э 5
Iэ=7A     5
Iэ=5A         5
Емкость коллекторного перехода, pF (Uкб=30V, f=10MHz)   80   80   80
Вольтаж насыщения коллектор-эмиттер, V (Iк=1A, Iб=0,2A) Uкэ нас   1,0   0,6   1,0

Предельные 2Т974В параметры
