2Т989А транзистора кремниевого:

2Т989А — транзистор биполярный артикул согласно ГОСТ
транзисторы кремний эпитаксиально-планарные NPN-типа генераторные используются в радиоэлектронной аппаратуре в широком спектре применения и назначены для применения в генерирующих и усиливающих мощность схемах до 2GHz. Производятся в керамометаллическом корпусе КТ-57. Марка триода наносится на керамической части корпуса. Вес не превышает 5g. Климатическое исполнение УХЛ и соответствует ТУ: 2) аА0.339.427ТУ.

Ссылки на технические материалы

ссылки на 2Т989А дополнительный материал:
карта фото схема выводов
значение выводов параметры предельные параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя

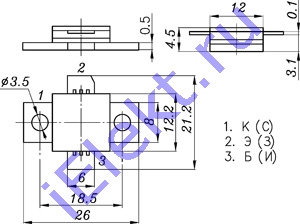

Расположения контактов схематическое и назначение контактов

расположение и назначение выводов, габаритные размеры.

Основные электрические параметры при t=25+-10 градусов Цельсия

таблица основных электрических параметров:
Наименование параметра, режим замера, единица замера Допуск
2Т989А 2Т989Б 2Т989В 2Т989Г
> < > < > < > <
Выходная мощность, W, при Uкб=28V: f=2GHz, Pвх=11W 35
f=2GHz, Pвх=6,5W     26
^f=1,6...2GHz, Pвх=2,4W         12
^f=1,3...1,7GHz, Pвх=5W             25
КУ по мощности, dB, при Uкб=25V: f=2GHz, Pвх=11W 6
f=2GHz, Pвх=6,5W     6
^f=1,6...2GHz, Pвх=2,4W         7
^f=1,3...1,7GHz, Pвх=5W             7
КПД, %, при Uкб=45V: f=2GHz, Pвх=11W 32
f=2GHz, Pвх=6,5W     30
^f=1,6...2GHz, Pвх=2,4W         40
^f=1,3...1,7GHz, Pвх=5W             45
Обратный ток коллектора, mA: при T=+25oC, Uкб=45V   100   100   30   50
при T=+125oC, Uкб=45V   100   100   30   50
при T=-60oC, Uкб=40V   100   100   30   50
Обратный ток коллектор-эмиттер, mA, при Uкэ=30V   120   120
Обратный ток эмиттера, mA, при Uэб=2V, Т=- 60...+125oС   40   40   15   25

Предельные 2Т989А параметры
