2Т994Б транзистора кремниевого:

2Т994Б — транзистор биполярный артикул согласно ГОСТ
транзисторы кремний эпитаксиально-планарные NPN-типа генераторные используются в радиоэлектронной аппаратуре в широком спектре применения и назначены для применения в генерирующих и усиливающих мощность 1,4...1,6GHz в импульсном реиме в схеме с ОБ при Uпит=45V. Производятся в керамометаллическом корпусе КТ-62. Марка триода наносится на керамической части корпуса. Вес не превышает 7g. Климатическое исполнение УХЛ и соответствует ТУ: 2) аА0.339.455ТУ.

Ссылки на технические материалы

ссылки на 2Т994Б дополнительный материал:
карта фото схема выводов
значение выводов параметры предельные параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя

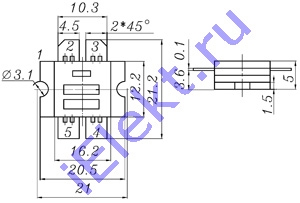

Расположения контактов схематическое и назначение контактов

расположение и назначение выводов, габаритные размеры.

Основные электрические параметры при t=25+-10 градусов Цельсия

таблица основных электрических параметров:
Наименование параметра, режим замера, единица замера Допуск
2Т994А 2Т994Б 2Т994В
больше меньше больше меньше больше меньше
Максимальнодопустимый постоянный ток коллектора, A   39   35   39
Максимальнодопустимое постоянное напряжение коллектор/база при Iэ=0, V   50   50   50
Максимальнодопустимое постоянное напряжение эмиттер/база при Iк=0, V   3   3   3
Максимальнодопустимое Uпит, V   50   50   50
Максимальнодопустимая импульсная мощность, рассеиваемая на коллекторе с теплоотводом, W   1290   1165   1290
Обратный ток коллектора, mA   60   60   60
Обратный ток эмиттера, mA   60   60   60
Граничная частота КП тока, GHz 0,6   0,6   0,6
Выходная мощность, W 500   400   500
КУ по мощности, dB 6   6   7
Максимальнодопустимая температура перехода, оС   200   200   200
Максимальнодопустимая температура ОС, оС -60 +125 -60 +125 -60 +125

Предельные 2Т994Б параметры
