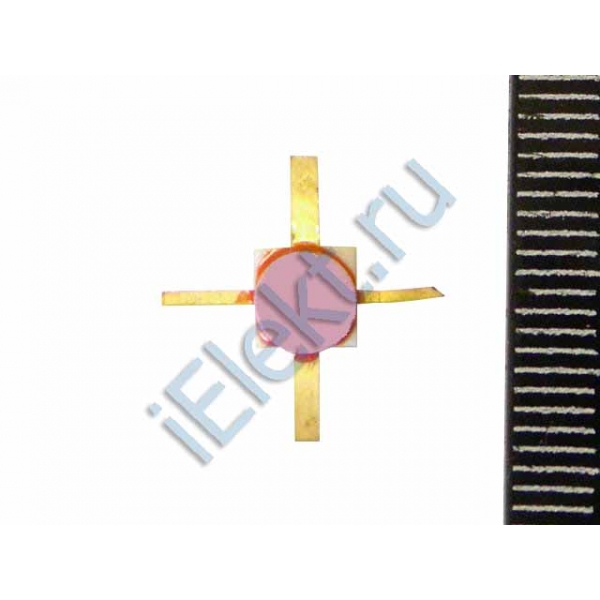

2Т996А транзистора кремниевого:

2Т996А-2 — транзисторы полупроводниковые биполярные бескорпусные кремниq эпитаксиальнопланарные NPN предназначены для использования в радиоэлектронной аппаратуре широкого спектра применения в усилителях классов /А/ с высокими показателями по линейности в качестве элементов составных интегральных чипов, микрочипов, блоков и аппаратуры, создающих герметичность и защищенность от влияния высокого уровня влажности, солей пыли, плесени, изморози и водяных осадков и перепадов давления. Исполнение в металлокерамическом корпусе. Маркировка транзисторов буквенная на керамической части корпуса. Условные обозначения типа прибора для А-2 буква А, для Б-2 буквой Б. Климатическое исполнение транзистора УХЛ и соответствуют 2) техническим условиям аА0.339.482ТУ.

Ссылки на технические материалы

ссылки на 2Т996А-2 дополнительный материал:
карта фото схема выводов
значение выводов параметры предельные параметры
эксплуатация PDF


Знак завода изготовителя.

знак завода изготовителя

Назначение выводов

назначение выводов
Вес не превышает 0,21г.

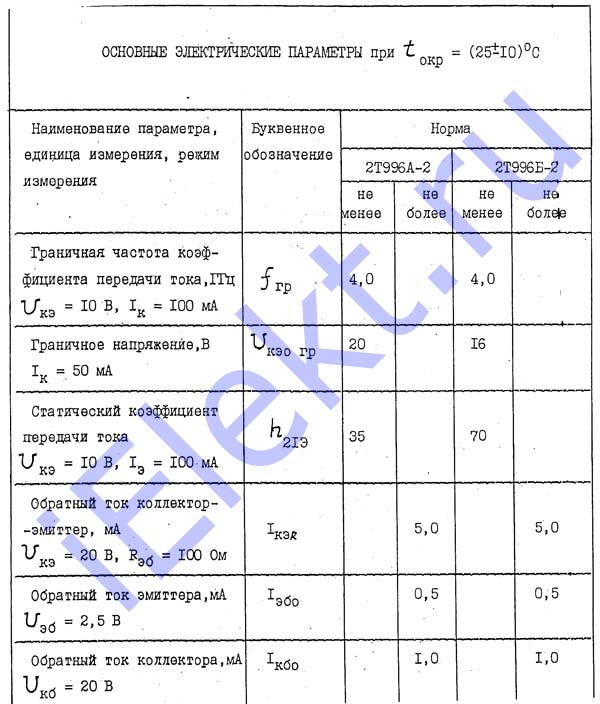

Основные электрические параметры при t=25+-10 градусов Цельсия

основные электрические 2Т996А-2 параметры:
Наименование параметра, режим измерения, единица измерения Буквенное обозначение Норма
для А-2 для Б-2
больше меньше больше меньше
Граничная частота коэффициента передачи тока, GHz (Uкэ=10V, Iк=100mA) fгр 4,0   4,0
Граничное напряжение, V (Iк=50mA) Uкэо гр 20   16
Статический коэффициент передачи тока (Uкэ=10V, Iэ=100mA) h21э 35   70
Обратный ток коллектор-эмиттер, mA (Uкэ=20V, Rэб=100Ом) Iкэr   5,0   5,0
Обратный ток эмиттера, mA (Uэб=2,5V) Iэбо   0,5   0,5
Обратный ток коллектора, mA (Uкб=20V) Iкбо   1,0   1,0

Предельные 2Т996А-2 параметры
