3А110Б, Диод СВЧ полупроводниковый
для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара:
.
Вернуться на "главную" страницу сайта .
Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел .
3А110Б диода полупроводникового:
3А110Б — диоды СВЧ (артикулярное наименование по ГОСТ) кремниевые полупроводниковые арсенидагаллиевые, планарноэпитаксиальные, смешивающие с барьером Шоттки в металлокерамическом корпусе, назначены для эусплуатации в РЭА в двух сантиметрах диапозоне длин волн в качестве элементов составных чипов, микрочипов, блоков и аппаратуры, создающих герметичность и защищенность диодов СВЧ от влияния высокого уровня влажности, солей пыли, плесени, изморози и водяных осадков и перепадов давления. Обозначение диодов кодовое на керамике корпуса. Код включает в себя три цифры: первая типа диода (6-тип А, 7-тип Б), вторая код года выпуска в соответствии с ГОСТ30668-2000, третья цифра или буква - код месяца по ГОСТ30668-2000. Климатическое исполнение диода СВЧ УХЛ.
Соответствуют 2) тип А и Б техническим условиям ТТ3.360.068 ТУ.
Соответствуют 2) тип АР и БР дополнению 2 ТТ3.360.068 ТУ Д2 и техусловиям ТТ3.360.068 ТУ.
Ссылки на технические материалы
Знак завода изготовителя

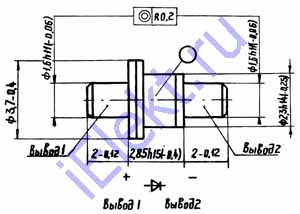

Схема расположения выводов
Вес меньше 0,15г
Назначение контактов

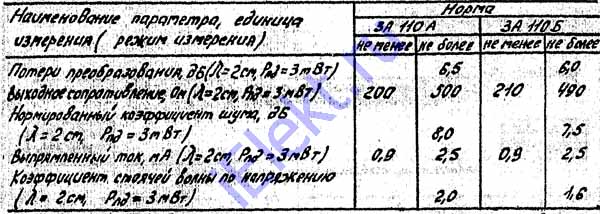

Главные электро характеристики при t=25+-10oC
основные 3А110Б электрические параметры:
Название параметра, единица измерения, (режим измерения) |
Норма |
А |
Б |
больше |
меньше |
больше |
меньше |
Потери преобразования, dB (L=2см, Рпд=3mW) |
|
6,5 |
|
6,0 |
Выходное сопротивление, Ом (L=2см, Рпд=3mW) |
200 |
500 |
210 |
490 |
Нормированный коэффициент шума, dB (L=2см, Рпд=3mW) |
|
8,0 |
|
7,5 |
Выпрямленный ток, mA (L=2см, Рпд=3mW) |
0,9 |
2,5 |
0,9 |
2,5 |
Коэффициент стоячей волны по напряжению (L=2см, Рпд=3mW) |
|
2,0 |
|
1,6 |
Разброс параметров для укомплетованных в пары АР, БР в таре не должен превышать:
по выпрямленному току 0,15mA
по потерям преобразования 0,5dB
по выходному сопротивлению 30Ом.
Предельные 3А110Б параметры
©
