3А111Б, Диод СВЧ полупроводниковый

для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара: ЗАКАЗАТЬ.

Вернуться на "главную" страницу сайта ГЛАВНАЯ.

Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел КОНТАКТЫ.



3А111Б диода полупроводникового:

3А111Б — диоды СВЧ (артикулярное наименование по ГОСТ) кремниевые полупроводниковые арсенида-галлиевые, планарноэпитаксиальные, смешивающие с барьером Шоттки в керамометаллическом корпусе, назначены для эусплуатации в РЭА в трех сантиметра диапозоне длин волн в качестве элементов составных интегральных чипов, микрочипов, блоков и аппаратуры, создающих герметичность и защищенность от влияния высокого уровня влажности, солей пыли, плесени, изморози и водяных осадков и перепадов давления. Обозначение диодов кодовое на керамике корпуса. Код включает в себя три цифры: первая цифра - типа диода (8-тип А, 9-тип Б), вторая цифра - квартал выпуска диодов, третья цифра - последняя цифра год выпуска. Климатическое исполнение диода СВЧ УХЛ 2.1 и В21, и соответствуют 2) техническим условиям 3.360.071 ТУ.

Ссылки на технические материалы

ссылки на 3А111Б дополнительный материал:
карта фото схема контактов
значение контактов параметры предельные параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя

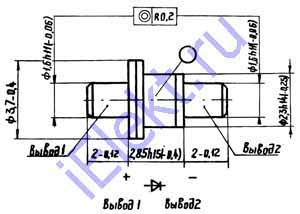

Схема расположения выводов

схема расположения выводов
Вес меньше 0,2г

Назначение контактов

назначение выводов

Главные электро характеристики при t=25+-10oC

основные электрические параметры:
Название параметра 3А111Б, единица измерения, (режим измерения) Норма
А Б
больше меньше больше меньше
Потери преобразования, dB, Lпрб, (L=3,2см, Рпд=3mW)   5,0   5,5
Выходное сопротивление, Ом, rвых (L=3,2см, Рпд=3mW) 300 560 300 560
Нормированный коэффициент шума, dB, Fнорм   7,5   7,0
Выпрямленный ток, mA, Iвп, (L=3,2см, Рпд=3mW) 1 2,5 1 2,5
Коэффиц. стояч. волны по напряж., Кств, (L=3,2см, Рпд=3mW)   1,5   1,5

Указания по эксплуатации

Знач. допустим. статическ. потенц. меньше 100V.
Внешнее положительное смещение 3А111Б меньше плюс 0,5V
