3А136А диода полупроводникового:

3А136А — диоды СВЧ (артикулярное наименование по ГОСТ) кремний, смешивающие, детектирующие с барьером Шоттки в керамометаллическом корпусе, предназначены для использования в РЭА для функционировании в супер гетеродинных приемных устройствах сверх высоко частотных, которые имеют повышенную чувствительность к искомону сигналу на уровне реликтового сигнала. В качестве элементов составных чипов, микрочипов, узлов и оборудования, создающих герметичность и защищенность диодов СВЧ от влияния высокого уровня влажности, солей пыли, плесени, изморози и водяных осадков и перепадов давления. Наименование компонента указанна на бирке группирующей упаковки. Климатич. исполнен. диода СВЧ УХЛ и соответствуют 2) техусловиям аА0.339.547ТУ.

Ссылки на технические материалы

ссылки на 3А136А дополнительный материал:
карта фото схема контактов
значение контактов параметры предельные параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя

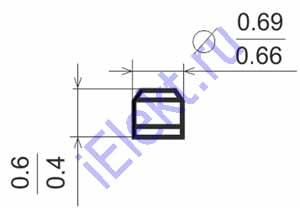

Схема расположения и назначения выводов

схема расположения выводов
Вес меньше 0,1г

Главные электро характеристики при t=25+-10oC

основные электрические параметры:

Название параметра 3А136А, режим и единица замера

Буквой обозначение Норма
А Б
Максимальная рабочая частота, GHz fпредел 150 150
Потери преобразования, dB, меньше Lпреобраз макс 5,5 5,0
Потери преобразования, dB Lпреобраз 4,0 3,75
Нормированный коэффициент шума, dB, меньше Fнормир мин 6,0 5,6
Нормированный коэффициент шума, dB Fнормир 7,5 6,5
Выходное сопротивление, Ом Rвыход 200-600 200-600
Чувствительность по току, A/W В 3,0 3,0
Выпрямленный ток, mA Iвып 1,35 1,35
Постоянное прямое напряжение при прямом токе 10 mA, V Uпрямям 0,9 0,9
Постоянное обратное напряжение при обратном токе 10 uA, V Uобрат 5 5

Предельные параметры

Предельная температура рабочая диодов при использовании меньше125оС.
Допуск изменен. температ. для 3А136А среды с - 60 по + 125оС
