3А206А-6, Диод СВЧ полупроводниковый

для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара: ЗАКАЗАТЬ.

Вернуться на "главную" страницу сайта ГЛАВНАЯ.

Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел КОНТАКТЫ.



3А206А диода полупроводникового:

3А206А-6 — кремний арсенидгаллиевый, планарно-эпитаксиальный, с барьером Шотки, детекторный. Климатическое исполнение УХЛ и соответствует 2) техническим условиям аА0.339.038ТУ. Используются в РЭА для детектирования сигналов на длине волны 3 см в качестве элементов составных интегральных чипов, микрочипов, блоков и аппаратуры, создающих герметичность и защищенность от влияния высокого уровня влажности, солей пыли, плесени, изморози и водяных осадков и перепадов давления. Маркировка наносится на таре соответствующая типономиналу. Диоды СВЧ (артикулярное наименование по ГОСТ)

Ссылки на технические материалы

ссылки на 3А206А-6 дополнительный материал:
карта фото схема контактов
значение контактов параметры предельные параметры
эксплуатация PDF страница


Знак завода изготовителя

знак завода изготовителя

Схема расположения выводов

схема расположения выводов
Обозначение желтая точка у отрицательного контакта, у положительного контакта синяя точка.
Вес меньше 0,01g

Назначение контактов

назначение выводов

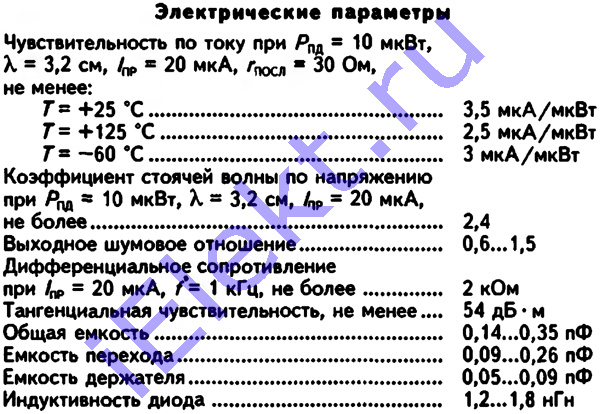

Основные электро параметры при t=25+-10oC

основные электро 3А206А-6 параметры:
Название параметра (режим измерения), единица измерения Норма
больше меньше
Чувствительность по I, uA/uW, при Рпд=10uW, длина волны=3,2sm, Iпр=20uA, rпосл=30Om: при t=+25oc 3,5 -
t=+125oC 2,5 -
t=-60oC 3 -
Коэффициент стоячей волны по U при Рпд=10uW, длина волны=3,2sm,Iпр=20uA - 2,4
Шумовое отношение на выходе 0,6 1,5
Дифференциальное R, kOm, при Iпр=20uA, f=1kHz - 2
Тангенциальная чувствительность, dB*m 54 -
Суммарная емкость, pF 0,14 0,35
Емкость перехода, pF 0,09 0,26
Емкость держателя, pF 0,05 0,09
Индуктивность, nHn 1,2 1,8

Предельные 3А206А-6 параметры
