3А728А диода полупроводникового:

3А728А — диоды СВЧ (артикулярное наименование по ГОСТ) кремний, генерирующие Ганна санти-метрового диапазона в керамометаллическом корпусе, предназначены для использования в РЭА для работы в деци, санти и милли-метровом диапазонах длин волн в умножающих частоту оборудовании. В качестве компонентов составных чипов, микрочипов, узлов и оборудования, создающих герметичность и защищенность диодов СВЧ от влияния высокого уровня влажности, солей пыли, плесени, изморози и водяных осадков и перепадов давления. Марка диода указывается кодом на керамической части корпуса. Климисполнение диода СВЧ УХЛ и соответствуют 2) ГОСТ В22049-76 и техусловиям аА0.339.135ТУ.

Ссылки на технические материалы

ссылки на 3А728А дополнительный материал:
карта фото схема контактов
значение контактов параметры предельные параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя

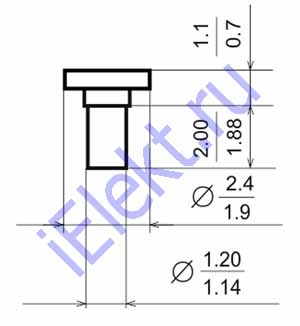

Схема расположения и назначения выводов

схема расположения выводов
Вес меньше 0,1г

Главные электро характеристики при t=25+-10oC

основные электрические параметры:

Название параметра, режим замера 3А728А, единица замера

Буквой обозначение Норма
А Б В Г
Рабочий диапазон частот, GHz f 25,86-29,3 29,0-33,33 33,0-37,5 25,86-37,5
Выходная минимальная непрерывная мощность в рабочем диапазоне частот, mW Рвых.мин. 50 50 50 25
Выходная непрерывная мощность в рабочем диапазоне частот, mW Рвых 60 60 60 35
Константный предельный рабочий ток, A Ip макс 1,5 1,5 1,5 1,5
Константный рабочий ток, A Ip 1 1 1 1
Константное рабочее напряжение, V Up 3,0-4,5 3,0-4,5 3,0-4,5 3,0-4,5

Предельные параметры

Предельная температура диодов во время работы меньше 85оС.
Допуск перепада температуры для 3А728А среды с -60 по +85оС
