3Л119А светодиода инфракрасного:

3Л119А — полупроводниковый светодиод артикул согласно ГОСТ
светодиоды полупроводниковые арсенидогаллевые меза-эпитаксиальные излучающие в металлостеклянном корпусе используются в радиоэлектронной аппаратуре в широком спектре применения и предназначены в качестве источников инфракрасного излучения. Тип прибора (светодиода) указывается на групповом вкладыше. Рабочая температура эксплуатации от -60 до +125 град С. Климатическое исполнение УХЛ и соответствует 2) техническим условиям аА0.339.091 ТУ.

Ссылки на технические материалы

ссылки на 3Л119А дополнительный материал:
карта фото схема выводов
значение выводов параметры предельные параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя

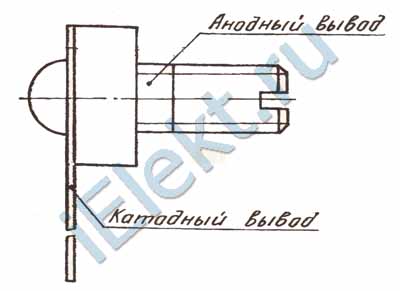

Схема расположения выводов

схема расположения выводов

Назначение выводов

Основные электрические параметры при t=25+-10 градусов Цельсия

таблица основных 3Л119А электрических параметров:
Наименование параметра, единица измереня, режим измерения Норма
больше меньше
Мощность излучения, mW (Iпрям=300mA) 40
Длина волны излучения в максимуме спектральной плотности, um 0,93 0,96
Продолжительность роста импульса излучения, ns   тысячи
Продолжительность падения импульса излучения, ns   тысячи пятисот
Константное прямовключенное напряжение, V (Iпрям=300mA)   трех

Предельные 3Л119А параметры

Константный прямовключенный ампераж:
- если Т= плюс 35 градусов С ...... 300mA
- если Т= плюс 85 градусов С ...... 200mA.
Температура окружающей среды ...... минус 60.. плюс 85 град С.
