3Л123А светодиода инфракрасного:

3Л123А — полупроводниковый светодиод артикул согласно ГОСТ
светодиоды полупроводниковые инфракрасного излучения используются в РЭА в широком спектре применения в качестве источников ИК сигнала. Диоды арсинидогаллиевые меза-эпитаксиальные излучающие в металлостеклянном корпусе. Тип инфракрасного светодиода указывается на групповой таре. Рабочая температура эксплуатации светодиода от -60 до +125 град С. Климатическое исполнение светодиода УХЛ и соответствует 2) техническим условиям аА0.339.249 ТУ.

Ссылки на технические материалы

ссылки на 3Л123А дополнительный материал:
карта фото схема выводов
значение выводов параметры предельные параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя

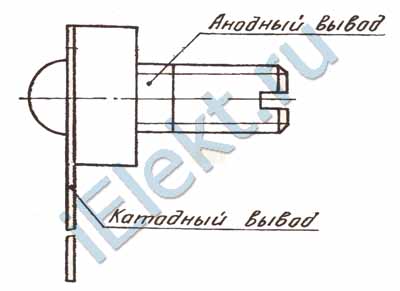

Схема расположения и назначение выводов

схема расположения выводов
Вес не превышает 0,3г.

Основные электрические параметры при t=25+-10 градусов Цельсия

основные электрические 3Л123А параметры:
Наименование параметра, единица измерения, режим измерения Буквенное обозначение параметра Норма
больше меньше

Ватность излучения, mW

(Iпрям.и=1A, tимпул=20us, Q=три)

(Iпрям.и=10A, tимпул=20us, Q=двести пятьдесят)

Pизлуч



80 70

500 440


Константный прямовключенный вольтаж, V (Iпрям=300mA) Uпрям   двух
Продолжительность роста импульса-излучения, ns (Iпрям.и=1A, tимпул=5us+-10%, f=1kHz+-10%) tнараст   трехсот пятидесяти
Продолжительность падения импульса излучения, ns (Iпрям.и=1A, tимпул=5us+-10%, f=1kHz+-10%) tспад   пятиста

Техническая характеристика

технические 3Л123А характеристики:
№п/п Наименование параметра Значение параметра, единица измерения
1 Излучаемая мощность больше 80 70mW при 1A
2 Константный прямовключенный вольтаж меньше 2V при 300mA
3 Максимум спектрального распределения 0,94um
4 Ширина спектра излучения 0,03um
5 Продолжительность роста импульса излучения 350ns
6 Продолжительность падения импульса излучения 500ns
7 Максимально допустимый постоянный прямой ток 400mA
8 Максимально допустимый импульсный прямой ток 10A
9 Максимально допустимое обратное постоянное напряжение 3Л123А 2V
