3Л139В светодиода инфракрасного:

3Л139В — полупроводниковый светодиод артикул согласно ГОСТ
светодиоды полупроводниковые назначение для работы как источник ИК излучения, используются в радиоэлектронной аппаратуре в широком спектре применения и производятся в защитном пластиковом корпусе КДИ-7. Диоды излучающие арсенидогаллиевые-арсенидоалюминиевые. Марка компонента наносится на стикере к группирующей упаковке. Анодный (+) контакт более длинный. Климатическое исполнение УХЛ и соответствует 2) техническим условиям аА0.339.629ТУ.

Ссылки на технические материалы

ссылки на 3Л139В дополнительный материал:
карта фото схема выводов
значение выводов параметры предельные параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя

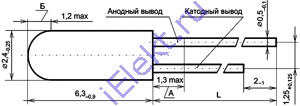

Схема расположения выводов

схема расположения выводов
Вес диода не превышает 0,2g.
Длина выводов L в зависимости от варианта исполнения диода равна 12+-0,9mm или 28+-2mm
1. Форму поверхности диода в зоне Б не устанавливают.
2. Форму и размеры выводов в зоне А не устанавливают.

Назначение выводов

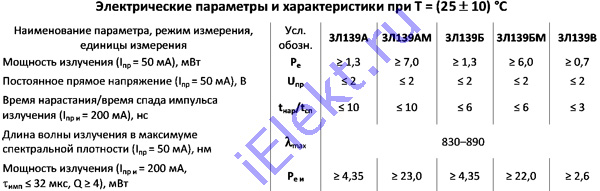

Основные электрические параметры при t=25+-10 градусов Цельсия

таблица основных электрических параметров:
Наименование параметра, единица замера, режим замера Буквен.
обозн.		 Норма
3Л139В 3Л139Б 3Л139В
> < > < > <
Pизлуч., mW, ( I пр=50mA) P e 1,30   1,30   0,70
Постоянн. Uпрямое (I пр=50mA), V U пр   2,0   2,0   2,0
tнараст/tспада импульса излучения, ns (I пр.и=200mA) tнар/tсп   10,0   6,0   3,0
Длина волны излуч. в max спектральной плотности, nm (I пр=50mA) L max 830,0 890,0 830,0 890,0 830,0 890,0
Мощность излучения, mW, (I пр.и=200mA, tимп<=32us, Q>=4) P е и 4,350   4,350   2,60

Предельные 3Л139В параметры
