3В159АС, Варикап полупроводниковый

3В159АС варикапа интегрального:

3В159АС — полупроводниковый варикап артикул согласно ГОСТ
матрицы варикапные полупроводниковые используются в радиоэлектронной аппаратуре в широком спектре применения для эксплуатации в частотноизбирательных схемах дециметрового, метрового, десятиметрового и стометрового диапазона длины волн в пластиковом исполнении монолитной конструкции. Предельно возможный нагрев полупроводникового варикапа +125 градусов С. Возможные колебания внешней окружающей атмосферы от минус 60 до плюс 85 градусов С. Климатическое исполнение варикапов УХЛ и соответствует 2) техническим условиям АЕЯР.432120.142ТУ.

Ссылки на технические материалы

ссылки на 3В159АС дополнительный материал:

карта	фото	схема выводов
значение выводов	параметры	предельные параметры
эксплуатация	PDF

Знак завода изготовителя

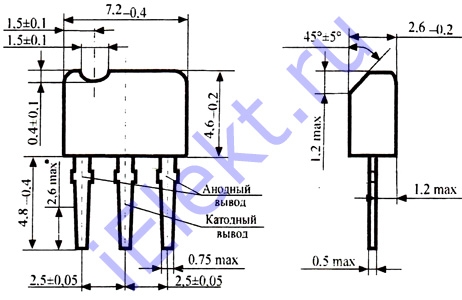

Габаритные размеры

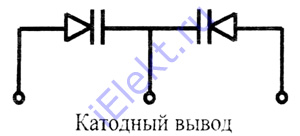

Электрическая схема соединения выводов

*-размер вывода с учетом размера для монтажа
Габаритные размеры матрици согласно КЯЛЮ.432136.001 ГЧ
Вес не превышает 0,25г

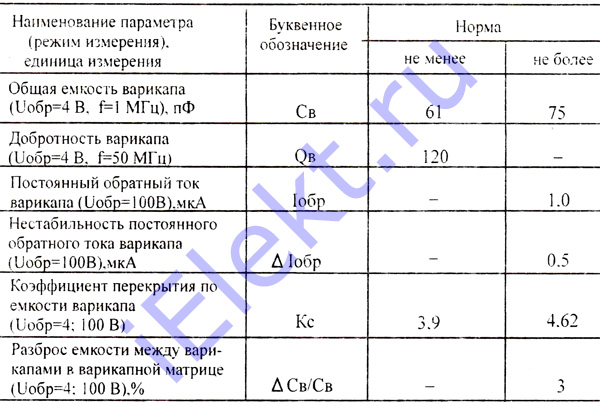

Основные электрические параметры при tокр=(25+-10) градусов Цельсия

основные 3В159АС электрические параметры:

Наименование параметра, единица измерения	Буквенное обозначение	Допуск
		больше	меньше
Суммарная форадность диода переменной емкости (Uобрат = 4V, f=1MHz), pF	Св	61	75
Добротность варикапа (Uобрат=4V, f=50MHz)	Qв	120	-
Константный инверсный ток варикапа (Uобрат=100V), uA	Iобрат	-	1,0
Нестабильность константного инверсного тока варикапа (Uобрат=100V), uA	дельта Iобрат	-	0,5
Коэффициент перекрытия по емкости варикапа (Uобрат=4;100V)	Кс	3,9	4,62
Разброс емкости между варикапами в варикапной матрице (Uобрат=4;100V), %	дельта Св/Св	-	3

Наименьшая по времени стабильная работа диода переменной емкости 3В159АС при соблюдении ТУ, 80000ч. Наименьшая по времени стабильная работа в более легких условиях при нагрузке 0,5 от допустимого инверсного напряжения и 0,7 от предельно допустимой плюсовой температуры - 120000ч.
