427ПА2, Микросхема интегральная

427ПА2 микросхемы полупроводниковой:

427ПА2 — интегральная микросхема (артикулярное наименование в соответствии с ГОСТ)
микросхемы интегральные используются в РЭА для изменения двоичного кода в одно-полярный или би-полярный ток на выходе в разных системах сбора и обрабатывания данных, измеряющей технике, управляющих схемах в большой области применения и с функционалом шестнадцати разрядные умножительное ЦАП с токовым выходом. Микросхемы выполнены в металлическом корпусе с гибкими выводами. Тип прибора указывается на металлическом корпусе. Рабочая температура эксплуатации микросхемы от -60 до +125 град С. Климатическое исполнение микросхем УХЛ и соответствует 2) техническим условиям АЕЯР.421200.026-02ТУ.

Ссылки на технические материалы

ссылки на 427ПА2 дополнительный материал:

карта	фото	схема выводов
функциональная схема	схема включения	предельные параметры
эксплуатация	PDF

Знак завода изготовителя

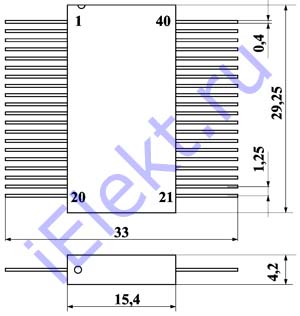

Схема расположения выводов

Вывод номер один ближайший к выемке на боку корпуса. Вес не превышает 8g.

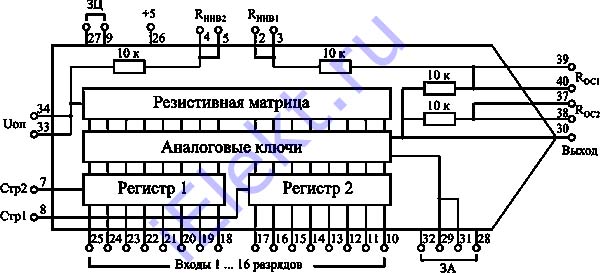

Функциональная схема

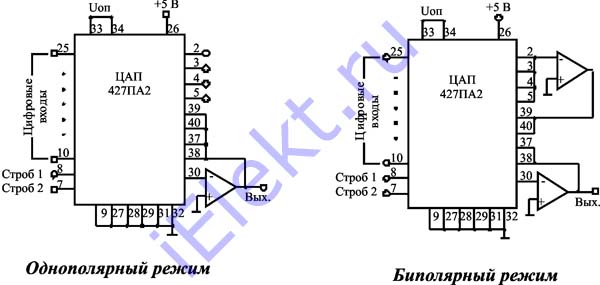

Схемы включения

Основные электрические параметры при t=25+-10 градусов Цельсия

таблица основные 427ПА2 электрические параметры:

Наименование параметра, условия замера, единица замера	Норма
	больше	меньше
Количество разрядов	16	16
Размах напряжения на выходе, V:
в одно-полярном включении	0	10
в би-полярном включении	-10	10
Размах тока тока на выходе, mA:
в одно-полярном включении	-2	0
в би-полярном включении	-1	1
Питающий вольтаж, V, nom	+5	+5
Ампераж потребляющий, mA, max	-	11
Неточность преобразования 427ПА2 в оконечных точках, %:
на 25оС		/+-0,01/
на -60, 85оС		/+-0,05/
Сдвиг, nA (25оС):
в одно-полярном включении	-0,5	0,5
в би-полярном включении	-50	50
Сдвиг, nA (-60, 85оС):
в одно-полярном включении	-10	10
в би-полярном включении	-500	500
Дифференциал нелинейности, %	/+-0,0003/	/+-0,0015/
Нелинейность, %	/+-0,001/	/+-0,003/
Множитель температуры дифференциала нелинейности, 10^(-6) 1/оС	/+-0,2/	/+-1/
Множитель температуры нелинейности, 10^(-6) 1/оС	/+-0,2/	/+-1/
Продолжительность 427ПА2 установки, us	2	5

Примечания:
1. Размах напряжения на выходе и неточность преобразования в оконечных точках нормированы в схемах подключения с внешним ОУ и внутренним сопротивлением ОС.
2. Неточность преобразования в оконечных точках нормированы в процентах относительно номинала показателей напряжения всей шкалы, равному 10V.
3. Дифференциал нелинейности и нелинейность нормирована в процентах относительно номинального размаха преобразования и равно: 10V в од-нополярном включении, 20V в би-полярном включении.
4. Продолжительность установки нормировано при значении несоответствия пограничных показателей зоны установки от установившихся показаниях сигнала на выходе, равное +-0,01% от номинала размаха преобразования.
5. Все технические показатели нормированы при показаниях вольтажа опорного питающего источника 427ПА2, равному - 10V +-1%.
