504НТ3В, Микросхема интегральная
для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара:
.Вернуться на "главную" страницу сайта
. Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел
.
504НТ3В микросхемы полупроводниковой:
504НТ3В — интегральная микросхема (артикулярное наименование в соответствии с ГОСТ)микросхемы интегральные используются в РЭА в большой области применения и с функционалом в качестве сильноточная согласованная пара полевых транзисторов. Микросхемы выполнены в металлостеклянном корпусе с гибкими выводами. Тип прибора указывается на металлическом корпусе. Рабочая температура эксплуатации микросхемы от -60 до +125 град С. Климатическое исполнение микросхем УХЛ и соответствует 2) техническим условиям бК0.348.003 ТУ.
Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя
Схема расположения выводов
Вес не превышает 1,5g.

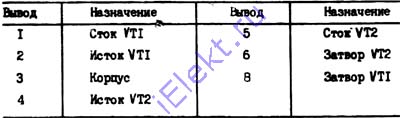

Назначение выводов
| Контакт | Цепь | Контакт | Цепь |
| 1 | Сток VT1 | 5 | Сток VT2 |
| 2 | Исток VT1 | 6 | Затвор VT2 |
| 3 | Корпус | 8 | Затвор VT1 |
| 4 | Исток VT2 |

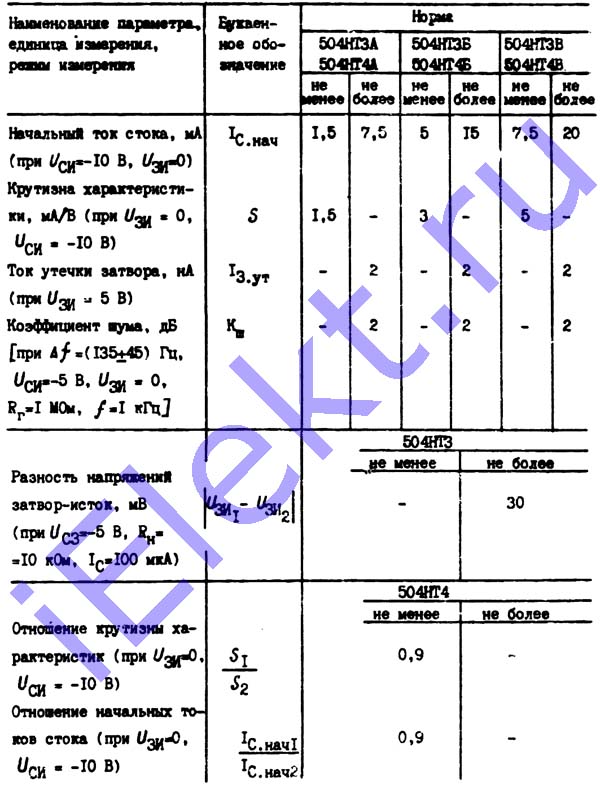

Основные электрические параметры при t=25+-10 градусов Цельсия
| Наименование параметра, режим измерения, единица измерения | Буквенное обозначение | НТ3А, НТ4А | НТ3Б, НТ4Б | НТ3В, НТ4В | |||
| больше | меньше | больше | меньше | больше | меньше | ||
| Начальный ток стока (при Uси=-10V, Uзи=0), mA | Ic.нач | 1,5 | 7,5 | 5 | 15 | 7,5 | 20 |
| Крутизна характеристики (при Uси=-10V, Uзи=0), mA/V | S | 1,5 | - | 3 | - | 5 | - |
| Ток утечки затвора (при Uзи=5V), nA | Iз.ут | - | 2 | - | 2 | - | 2 |
| Коэффициент шума (при Uси=-5V, Uзи=0, f=1kHz, Rг=1MOm, ^f=135+-45Hz), dB | Кш | - | 2 | - | 2 | - | 2 |
| НТ3 | |||||||
| больше | меньше | ||||||
| Разность напряжений затвор-исток (при Uсз=-5V, Iс=100uA, Rн=10kOm), mV | /Uзи1-Uзи2/ | - | 30 | ||||
| НТ4 | |||||||
| больше | меньше | ||||||
| Отношение крутизны характеристик (при Uси=-10V, Uзи=0) | S1/S2 | 0,9 | - | ||||
| Отношение начальных токов стока (при Uси=-10V, Uзи=0) | Ic.нач1/Ic.нач2 | 0,9 | - | ||||
Предельные 504НТ3В параметры
