505РЕ3 микросхемы полупроводниковой:
505РЕ3-0051 — интегральная микросхема (артикулярное наименование в соответствии с ГОСТ)микросхемы интегральные используются в РЭА в большой области применения и с функционалом постоянное запоминающее устройство статического типа с полной дишефрацией адреса, выходными усилителями и схемой управления /Выбор ИС/. Микросхемы выполнены в металлокерамическом корпусе с гибкими выводами. Тип прибора указывается на металлическом корпусе. Рабочая температура эксплуатации микросхемы от -60 до +125 град С. Климатическое исполнение микросхем УХЛ и соответствует 2) техническим условиям бК0.347.043 ТУ.
Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя

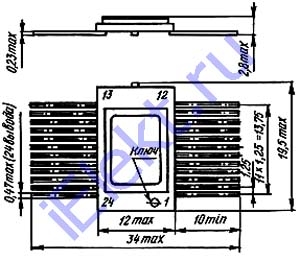

Схема расположения выводов
Нумерация выводов показана условно.
Вес не превышает 2,5g.

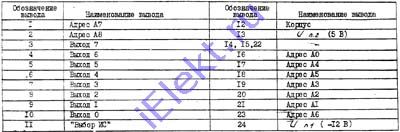

Назначение выводов
| Контакт | Цепь | Контакт | Цепь |
| 1 | Адрес А7 | 12 | Корпус |
| 2 | Адрес А8 | 13 | Uп2 (5V) |
| 3 | Выход 7 | 14, 15, 22 | - |
| 4 | Выход 6 | 16 | Адрес А0 |
| 5 | Выход 5 | 17 | Адрес А4 |
| 6 | Выход 4 | 18 | Адрес А5 |
| 7 | Выход 3 | 19 | Адрес А3 |
| 8 | Выход 2 | 20 | Адрес А2 |
| 9 | Выход 1 | 21 | Адрес А1 |
| 10 | Выход 0 | 23 | Адрес А6 |
| 11 | Выбор ИС | 24 | Uп1 (-12V) |

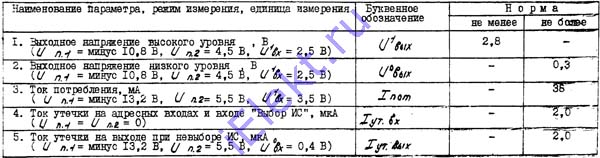

Основные электрические параметры при t=25+-10 градусов Цельсия
| Наименование параметра, режим измерения, единица измерения | Буквенное обозначение | Норма | |
| больше | меньше | ||
| Выходное напряжение высокого уровня, V (Uп1=-10,8V, Uп2=4,5V, Uвх1=2,5V) | Uвых1 | 2,8 | - |
| Выходное напряжение низкого уровня, V (Uп1=-10,8V, Uп2=4,5V, Uвх1=2,5V) | Uвых0 | - | 0,3 |
| Ток потребления, mA (Uп1=-13,2V, Uп2=5,5V, Uвх1=3,5V) | Iпот | - | 38 |
| Ток утечки на адресных входах и входе /Выбор ИС/, uA (Uп1=Uп2=0V) | Iут.вх | - | 2,0 |
| Ток утечки на выходе при невыборе ИС, uA (Uп1=-13,2V, Uп2=5,5V, Uвх0=0,4V) | Iут.вых | - | 2,0 |
Предельные 505РЕ3-0051 параметры
