512ПС10 микросхемы полупроводниковой:
512ПС10 — цифровая микросхема являются транзисторно матлогикой с функционалом /временное устройство с переменным коэффициентом деления/ и используются в РЭА в большой области эксплуатации. Микросхемы изготовлены в керамометаллическом корпусе, вес не превышает 3g. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ и микросхемы 2) согласована техусловиям бК0.347.305-05 ТУ.
Ссылки на технические материалы
Знак завода изготовителя

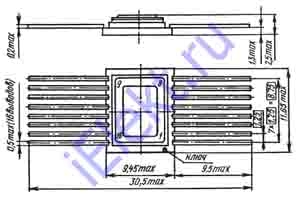

Схема расположения выводов
Назначение выводов
таблица 512ПС10 назначения выводов:
Номер вывода |
Значение вывода |
Номер вывода |
Значение вывода |
1 |
Вх М01 |
9 |
Вых счетчика QI |
2 |
Сброс SR |
10 |
Вых счетчика END |
3 |
Пуск ST |
11 |
Вх управляющий инв(IN) |
4 |
Вх генератора RC |
12 |
Вх М02 |
5 |
Вых генератора C |
13 |
Вх М03 |
6 |
Вых генератора R |
14 |
Вх М04 |
7 |
- |
15 |
Вх М05 |
8 |
Общий 0V |
16 |
Питание, Uсс |

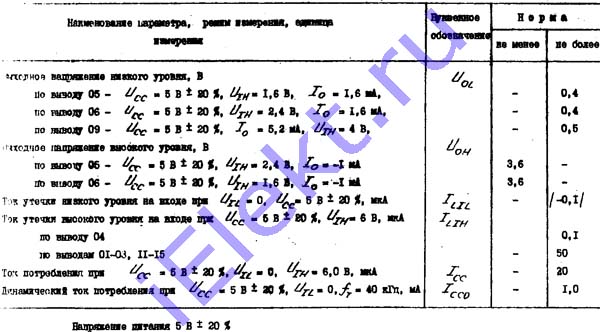

Основные электро параметры при t=25+-10 градусов Цельсия
таблица основных 512ПС10 электро параметров:
Наименование параметра, режим замера, единица замера |
Буквенное обозначение |
Допуск |
больше |
меньше |
Вольтаж на выходе низшего значения, V: по выводу 05 - Ucc=5V+-20%, U IH=1,6V, Iо=1,6mA |
U OL |
- |
0,40 |
по выводу 06 - U cc=5V+-20%, U IH=2,4V, Iо=1,6mA |
- |
0,40 |
по выводу 09 - U cc=5V+-20%, U IH=4V, Iо=5,2mA |
- |
0,50 |
Вольтаж на выходе высшего значения, V: по выводу 05 - Ucc=5V+-20%, U IH=2,4V, Iо=-1mA |
U OH |
3,60 |
- |
по выводу 06 - U cc=5V+-20%, U IH=1,6V, Iо=-1mA |
3,60 |
- |
Ампераж утечки низшего значения на входе при U cc=5V+-20%, U IL=0V, uA |
ILIL |
- |
/-0,10/ |
Ампераж утечки высшего значени на входе при U cc=5V+-20%, U IH=6V, uA: по выводу 04 |
ILIH |
- |
0,10 |
по выводам 01-03, 11-15 |
- |
50,0 |
Ампераж потребления при U cc=5V+-20%, U IL=0, U IH=6.0V, uA |
I cc |
- |
20,0 |
Динамический ампераж потрребления при U cc=5V+-20%, U IL=0, f T=40kHz, mA |
I ccо |
- |
1,00 |
Вольтаж питающий 5V+-20%
Предельные 512ПС10 параметры
©
